 Comment tracer un trait à distance précise d'une forme

Aller en bas
+3
Jygram
calidune
caro17
7 participants
AuteurMessage
caro17

caro17

Féminin Nombre de messages : 354
Age : 51
Localisation : Yvelines
Date d'inscription : 10/01/2017

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 27 Fév 2018 - 13:54

Bonjour,

Désolée pour le titre, je n'ai pas trouvé plus clair... :rougir:

Alors pour faire simple voici un exemple :

Je trace un rectangle. Dans ce rectangle, je dois tracer des lignes à 32mm du bord, puis à 53mm, etc...

Jusqu'ici je m'aide du petit reglet que Chantoune à gentiment partagé mais c'est assez laborieux.

Existe t-il un moyen de faire autrement ?

Merci d'avance pour votre aide.

Revenir en haut Aller en bas
calidune

calidune

Féminin Nombre de messages : 2286
Age : 70
Localisation : Aisne, la France du nord !
Date d'inscription : 02/02/2013

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 27 Fév 2018 - 16:10

Tu peux placer de repères. La distance par rapport au bord apparaît dès que tu le bouges.
Revenir en haut Aller en bas
http://couleursphotos.canalblog.com/
Jygram
Admin
Jygram

Féminin Nombre de messages : 16873
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 27 Fév 2018 - 16:36

Voici ce que je te propose de tester :

  1. tu prépares ton rectangle et les différents traits que tu vas devoir y ajouter, et tu alignes tous cela sur le même bord
    exemple avec un rectangle (rouge) et 2 traits (un vert et un bleu) pour l'instant tous alignés sur le bord gauche (du coups les 2 traits se confondent)

    Comment tracer un trait à distance précise d'une forme Captur30

  2. dans le menu Transformer>déplacer : tu choisis la taille de ton déplacement (ici 32mm), puis tu sélectionne ton 1er trait puis tu cliques sur la bonne flèche pour choisir le sens du déplacement (ici la flèche droite)

    Comment tracer un trait à distance précise d'une forme Captur31

  3. maintenant que ton premier trait est placé, tu désélectionnes (en cliquant n'importe où sur la page), tu indiques la taille du déplacement suivant (53mm), tu sélectionnes ton 2ème trait, tu cliques sur la flèche ... etc

    Comment tracer un trait à distance précise d'une forme Captur32


Attention : l'ordre est important !! : je me suis aperçue qu'il ne faut pas que le trait soit sélectionné avant de valider (en tapant sur return) la taille de ton déplacement !! Sinon ça marche bcp moins bien ! Rolling Eyes

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Comment tracer un trait à distance précise d'une forme Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Pascale75
Modérateur/trice
Pascale75

Féminin Nombre de messages : 7748
Date d'inscription : 30/06/2007

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 27 Fév 2018 - 20:50

Je suis toujours éblouie par les solutions de Jygram et son aisance avec ce logiciel ! :chapobas:

_________________
Caméo, Silhouette Designer sur Mac, Cuttlebug, BIA, Cinch.
Comment tracer un trait à distance précise d'une forme Pascal10
Revenir en haut Aller en bas
lifou

lifou

Nombre de messages : 1703
Age : 67
Localisation : Pessac (33)
Date d'inscription : 26/12/2011

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 28 Fév 2018 - 10:22

merci Jygram, encore une fonction que je n'ai jamais utilisée, on apprend vraiment tous les jours
Revenir en haut Aller en bas
caro17

caro17

Féminin Nombre de messages : 354
Age : 51
Localisation : Yvelines
Date d'inscription : 10/01/2017

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 28 Fév 2018 - 11:46

Merci mille fois Jygram !!! Toujours aussi réactive et, en effet, quelle maitrise !!!

Je mets de suite ta solution en application.

Merci encore :chapobas:
Revenir en haut Aller en bas
caro17

caro17

Féminin Nombre de messages : 354
Age : 51
Localisation : Yvelines
Date d'inscription : 10/01/2017

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 28 Fév 2018 - 12:04

Voilà ! Je viens de tester. C'est exactement ce que je voulais. Merci encore Jygram.

Calidune, tu peux m'en dire plus sur les repères ? J'avoue ne pas connaitre cette fonction ni savoir à quoi elle sert en réalité.

Finalement, faute d'expérience on n'utilise qu'une petite partie des capacités de cette machine. Et c'est pas faute d'explorer.

Si il y avait des cours de perfectionnement près de chez moi j'y courrais !
Revenir en haut Aller en bas
Jygram
Admin
Jygram

Féminin Nombre de messages : 16873
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyJeu 1 Mar 2018 - 15:07

:souriredents: :cligne:

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Comment tracer un trait à distance précise d'une forme Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
calidune

calidune

Féminin Nombre de messages : 2286
Age : 70
Localisation : Aisne, la France du nord !
Date d'inscription : 02/02/2013

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyVen 2 Mar 2018 - 17:03

Il faut d'abord aller dans la rubrique du quadrillage et cocher les 2 cases concernant les repères (je n'ai pas le logiciel sous les yeux et je ne peux pas être plus précise) puis tu vas dans la marge colorée (en haut pour un repère horizontal ou à droite pour un repère vertical) et tu "tires" un repère, une petite fenêtre s’affiche sur celui-ci et tu peux le placer exactement à la distance que tu veux. Tu peux en positionner plusieurs.
J'espère avoir été assez claire. Je ferai une capture d'écran si nécessaire quand je serai de retour à la maison (une petite dizaine de jours)
Revenir en haut Aller en bas
http://couleursphotos.canalblog.com/
caro17

caro17

Féminin Nombre de messages : 354
Age : 51
Localisation : Yvelines
Date d'inscription : 10/01/2017

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 6 Mar 2018 - 10:41

Merci Calidune !

Edit : je viens d'essayer, je crois que je n'ai pas compris... :boulet2:
Revenir en haut Aller en bas
calidune

calidune

Féminin Nombre de messages : 2286
Age : 70
Localisation : Aisne, la France du nord !
Date d'inscription : 02/02/2013

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptySam 10 Mar 2018 - 15:54

Je rentre très bientôt. J'essaierai de mieux expliquer, avec une capture d'écran.
Revenir en haut Aller en bas
http://couleursphotos.canalblog.com/
calidune

calidune

Féminin Nombre de messages : 2286
Age : 70
Localisation : Aisne, la France du nord !
Date d'inscription : 02/02/2013

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 13 Mar 2018 - 10:20

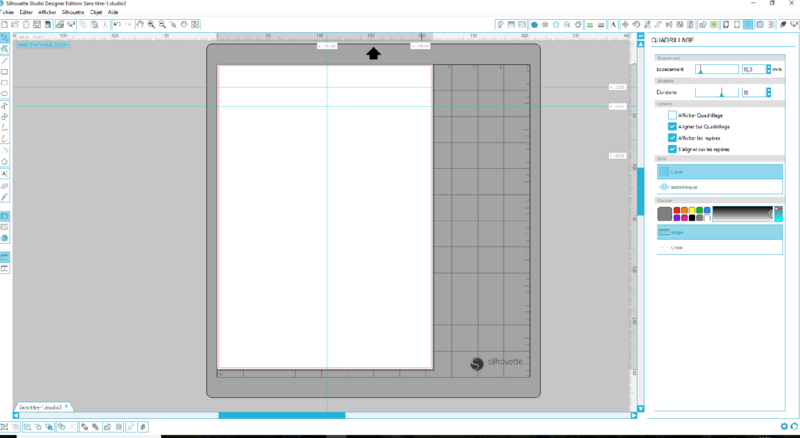

De retour à la maison, je vais essayer de t'expliquer plus clairement. J'ai toujours la version 3, ça doit changer avec la V4.

1. Ouvrir la fenêtre "Paramètres, quadrillage"
2. Dans "Options" il y a 4 cases. C'est les deux dernières qui nous intéressent ici.
   Cocher "afficher les repères", et si besoin "s'aligner sur les repères"
3. Cliquer sur règle (avant dernière case de la fenêtre), une graduation apparaît en haut de l'espace de travail et une autre à droite.
4. Il suffit de cliquer sur la graduation du haut, et descendre la souris en gardant la touche enfoncée et on peut déposer le repère horizontal à l'endroit souhaité.
La position s'affiche dans le petit rectangle blanc.
5. Même technique pour un repère vertical à partir de la graduation de droite.

On peut en mettre plusieurs.
Pour en supprimer un il suffit de cliquer dessus avec la souris et de le ramener dans la barre graduée.

Comment tracer un trait à distance précise d'une forme Captur10

N'hésite pas à poser des questions si je n'ai pas été assez claire.
Revenir en haut Aller en bas
http://couleursphotos.canalblog.com/
Mido

Mido

Féminin Nombre de messages : 4945
Age : 69
Localisation : 33580 Roquebrune
Date d'inscription : 24/11/2010

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 13 Mar 2018 - 11:31

Aujourd'hui je me coucherai moins bête que je me suis levée. Je ne connaissais pas cette manipulation elle va m'être bien utile. Merci à vous Jygram et Calidune
Revenir en haut Aller en bas
bulle82

bulle82

Féminin Nombre de messages : 2457
Localisation : 82
Date d'inscription : 15/09/2008

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 13 Mar 2018 - 11:53

je connaissais la fonction expliquée par Calidune mais celle de Jygram, super pratique
merci pour tout ce que l'on apprend ici
Revenir en haut Aller en bas
caro17

caro17

Féminin Nombre de messages : 354
Age : 51
Localisation : Yvelines
Date d'inscription : 10/01/2017

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 13 Mar 2018 - 12:23

Bonjour Calidune,

Merci d'avoir pris le temps de me donner ces explications en image. Je comprends mieux maintenant.

Pour ce que je veux faire c'est la méthode de Jygram qui sera la plus appropriée car si je comprends bien, les repères calculent la distance depuis le bord de la feuille, alors que j'ai besoin de calculer les distances entre des formes que j'ai tracées. Mais cette fonction est très intéressante pour tout un tas d'autres choses. Je mets ça dans mes notes.
Merci encore ! :bravo:
Revenir en haut Aller en bas
calidune

calidune

Féminin Nombre de messages : 2286
Age : 70
Localisation : Aisne, la France du nord !
Date d'inscription : 02/02/2013

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMar 13 Mar 2018 - 13:42

Je suis ravie d'avoir pu être (un peu) utile.
Revenir en haut Aller en bas
http://couleursphotos.canalblog.com/
lifou

lifou

Nombre de messages : 1703
Age : 67
Localisation : Pessac (33)
Date d'inscription : 26/12/2011

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 14 Mar 2018 - 10:05

dis moi Calidune, tu as la version designer? je ne trouve pas les 4 options dont tu parles dans la version gratuite
Revenir en haut Aller en bas
calidune

calidune

Féminin Nombre de messages : 2286
Age : 70
Localisation : Aisne, la France du nord !
Date d'inscription : 02/02/2013

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 14 Mar 2018 - 10:56

Oui, j'ai la version Designer. J'ai parlé de ça car j'avais vu que Caro l'avait aussi.
Revenir en haut Aller en bas
http://couleursphotos.canalblog.com/
Jygram
Admin
Jygram

Féminin Nombre de messages : 16873
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 14 Mar 2018 - 11:52

@calidune a écrit:
Oui, j'ai la version Designer. J'ai parlé de ça car j'avais vu que Caro l'avait aussi.

... c'est tout l'intérêt de renseigner précisément sa signature !  :ange: :marrant:

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Comment tracer un trait à distance précise d'une forme Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
lifou

lifou

Nombre de messages : 1703
Age : 67
Localisation : Pessac (33)
Date d'inscription : 26/12/2011

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 14 Mar 2018 - 14:03

ah! ok, je comprends mieux pourquoi je ne trouvais pas ces options là,
Revenir en haut Aller en bas
calidune

calidune

Féminin Nombre de messages : 2286
Age : 70
Localisation : Aisne, la France du nord !
Date d'inscription : 02/02/2013

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 14 Mar 2018 - 19:43

@Jygram a écrit:

@calidune a écrit:
Oui, j'ai la version Designer. J'ai parlé de ça car j'avais vu que Caro l'avait aussi.


... c'est tout l'intérêt de renseigner précisément sa signature !  :ange: :marrant:

Du coup je l'ai ajouté sur la mienne.
Revenir en haut Aller en bas
http://couleursphotos.canalblog.com/
Jygram
Admin
Jygram

Féminin Nombre de messages : 16873
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme EmptyMer 14 Mar 2018 - 23:30

:bravo:

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Comment tracer un trait à distance précise d'une forme Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Contenu sponsorisé




Comment tracer un trait à distance précise d'une forme Empty
MessageSujet: Re: Comment tracer un trait à distance précise d'une forme   Comment tracer un trait à distance précise d'une forme Empty

Revenir en haut Aller en bas

Comment tracer un trait à distance précise d'une forme
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [MU] Neuilly sa mère ! [DVDRiP]
» Télécharger Le Pacte (Seeking Justice) 2012 [DVDRIP MD][FR] (Avec Nicolas Cage)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
CRAFTY, le robot qui coupe ! :: LES MACHINES DE DECOUPES :: Machines Silhouette :: SOS Silhouette-
Sauter vers:
