 Comment relier 2 points dans la vectorisation sous Inkscape

Aller en bas
4 participants
AuteurMessage
Ptimoi

Ptimoi


Féminin Nombre de messages : 1693
Age : 51
Localisation : Bonneuil sur Marne (94)
Date d'inscription : 03/10/2008

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyLun 23 Fév 2009 - 22:08

Voilà tout est dans le titre je suis en train de faire une vecto mais les traits du dessin ne se touchent pas. Donc je voudrais faire en sorte qu'il soit relié entre eux. J'ai essayé avec tous les petits boutons dans la barre d'éditeur de points mais il n'y a rien qui marche. Quelqu'un connait la solution ??
Ah et pendant que j'y suis, quand on fait vectoriser le bitmap, après je repasse toujours derrière, mais comment sait-on quel points sont inutiles ? Car moi à part le supprimer et voir que ça déforme mon dessin je n'ai pas trouvé d'autre solution. Mais du coup c'est long
Merci.

Mon problème en image :
Comment relier 2 points dans la vectorisation sous Inkscape Mini_68186Projet1
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35748
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyLun 23 Fév 2009 - 22:51

Il faut que tu édites les noeuds avec l'outil cerclé de rouge ci-dessous
lorsque tu édites les points et que tu as besoin d'en raccorder, tu sélectionnes tes 2 points et tu cliques sur l'outil que je te désigne par la flèche rouge...ce qui va rajouter un segment entre les points ou celui qui est désigné en vert pour joindre les 2 noeuds sans rajout de segment.
Comment relier 2 points dans la vectorisation sous Inkscape JoindreNoeuds => Comment relier 2 points dans la vectorisation sous Inkscape JoindreNoeuds_bis
ça te parait clair ?

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment relier 2 points dans la vectorisation sous Inkscape Avatar_Fanbricol_minComment relier 2 points dans la vectorisation sous Inkscape BoutonEmailFan
Revenir en haut Aller en bas
Ptimoi

Ptimoi


Féminin Nombre de messages : 1693
Age : 51
Localisation : Bonneuil sur Marne (94)
Date d'inscription : 03/10/2008

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyLun 23 Fév 2009 - 23:05

Ah oui c'est super clair, c'est tellement clair que c'est ce que j'essayai de faire déjà avant. Mais ça maaaaaaaaaaarche pas. Du coup j'ai repris point par point ce que tu m'expliques, je clic sur l'éditeur de point, ensuite je sélectionne mes deux points ils apparaissent donc en bleu et après je clic sur le bouton pour raccorder les 2 points et il veut pas il fait rien du tout ça reste pareil.
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35748
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyLun 23 Fév 2009 - 23:17

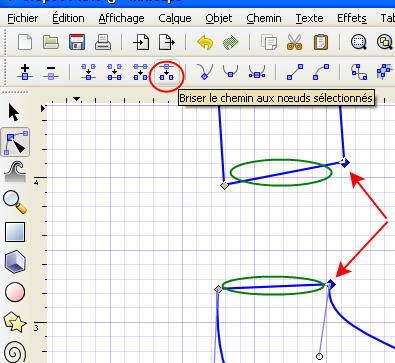

Souvent, lorsqu'il ne se passe rien, c'est qu'il y a plusieurs points les uns sur les autres...zoomes un max et vérifie que c'est bien le dernier point qui est sélectionné......
Une autre idée, c'est que, toujours pareil, les points sélectionnés, ne sont pas des points terminaux...ce qui en y réfléchissant bien pourrait bien être ton cas ....là, il va d'abord falloir que tu brises les chemins ......Dans mon exemple, si je veux raccorder les 2 points désignés par les fleches rouges, il faut d'abord que je brise les chemins (cercles verts) pour obtenir des points terminaux :

Comment relier 2 points dans la vectorisation sous Inkscape BriserChemin

C'est clair ? Si ce n'est pas le cas, tu m'envoies ton fichier et je te ferai une vidéo, mais demain soir, car là, je vais au lit et demain boulot.....

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment relier 2 points dans la vectorisation sous Inkscape Avatar_Fanbricol_minComment relier 2 points dans la vectorisation sous Inkscape BoutonEmailFan
Revenir en haut Aller en bas
Ptimoi

Ptimoi


Féminin Nombre de messages : 1693
Age : 51
Localisation : Bonneuil sur Marne (94)
Date d'inscription : 03/10/2008

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 24 Fév 2009 - 0:40

Ok bon je comprends ce que tu m'as demandé de faire mais je n'y arrives pas. Je t'envoi mon fichier sur ta boite mail. Merci Fanbricol.
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35748
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 24 Fév 2009 - 19:53

entre 2 fournées de merveilles, je t'ai envoyé la vidéo par mail, mais j'ai un message d'erreur...certainement parce qu'elle est trop grosse....Donc voici le lien :
http://fcardal.free.fr//CraftRobo/video/raccorder2points.wmv

Tu me dis si c'est plus clair ainsi.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment relier 2 points dans la vectorisation sous Inkscape Avatar_Fanbricol_minComment relier 2 points dans la vectorisation sous Inkscape BoutonEmailFan
Revenir en haut Aller en bas
Ptimoi

Ptimoi


Féminin Nombre de messages : 1693
Age : 51
Localisation : Bonneuil sur Marne (94)
Date d'inscription : 03/10/2008

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 24 Fév 2009 - 22:44

Merci Fanbricol pour la petite vidéo. Et non non, je vais pas te maudire ce n'était pas trop long, bien au contraire je m'y croyais déjà, j'étais à fond dans tes explications quand j'ai entendu "bon je vais arrêté là sinon tu vas me maudire..." Lol.
Bon trêve de plaisanterie j'ai tout bien compris et j'ai même appris des choses que je ne savais pas (le petit truc pour enlever l'intérieur des contours), comme quoi les vidéos ça sert.
Je te remercie infiniment, c'était digne d'une prof de l'école. Je peux continuer ma vecto maintenant.
Revenir en haut Aller en bas
Nad




Nombre de messages : 300
Date d'inscription : 26/11/2009

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 25 Mai 2010 - 21:56

Mince j'avais trouve le post pour répondre à ma question mais le lien de fanbricol ne marche pas
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35748
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 25 Mai 2010 - 22:26

je viens de tester le lien, pour moi, il n'y a pas de soucis, mais il est très long à se charger.....
Clic avec le bouton droit dessus pour l'enregistrer au lieu de l'exécuter, ça ira peut-être mieux...

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment relier 2 points dans la vectorisation sous Inkscape Avatar_Fanbricol_minComment relier 2 points dans la vectorisation sous Inkscape BoutonEmailFan
Revenir en haut Aller en bas
Nad




Nombre de messages : 300
Date d'inscription : 26/11/2009

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 25 Mai 2010 - 22:51

Effectivement fanbricol CA MARCHEEE

Merciiiii je vais viste essayer Laughing
Revenir en haut Aller en bas
Nad




Nombre de messages : 300
Date d'inscription : 26/11/2009

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 25 Mai 2010 - 23:06

Génialissime !!! Ca marchhheeeee :bravo:
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35748
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 25 Mai 2010 - 23:20

Parfait Nad !

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment relier 2 points dans la vectorisation sous Inkscape Avatar_Fanbricol_minComment relier 2 points dans la vectorisation sous Inkscape BoutonEmailFan
Revenir en haut Aller en bas
Jocelyned57




Féminin Nombre de messages : 57
Age : 67
Localisation : castres
Date d'inscription : 06/04/2018

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 15 Mai 2018 - 16:45

je pataugeais avec mes points de rebroussements que je ne pouvais unifier puis enlever ....grâce à ta vidéo TADAM !!! c'est fait
merci fée Fanbricol ;-)
Revenir en haut Aller en bas
http://etsy/Touchfrenchy.com
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35748
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment relier 2 points dans la vectorisation sous Inkscape Empty
MessageSujet: Re: Comment relier 2 points dans la vectorisation sous Inkscape   Comment relier 2 points dans la vectorisation sous Inkscape EmptyMar 15 Mai 2018 - 23:26

Impeccable ! Bon, elle aurait besoin d'être refaite cette vidéo, car la synchronisation,parole-image, n'est vraiment pas top.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment relier 2 points dans la vectorisation sous Inkscape Avatar_Fanbricol_minComment relier 2 points dans la vectorisation sous Inkscape BoutonEmailFan
