 comment relier les points

Aller en bas
AuteurMessage
newlove



Nombre de messages : 4
Date d'inscription : 16/05/2016

MessageSujet: comment relier les points    Jeu 26 Mai 2016 - 5:16

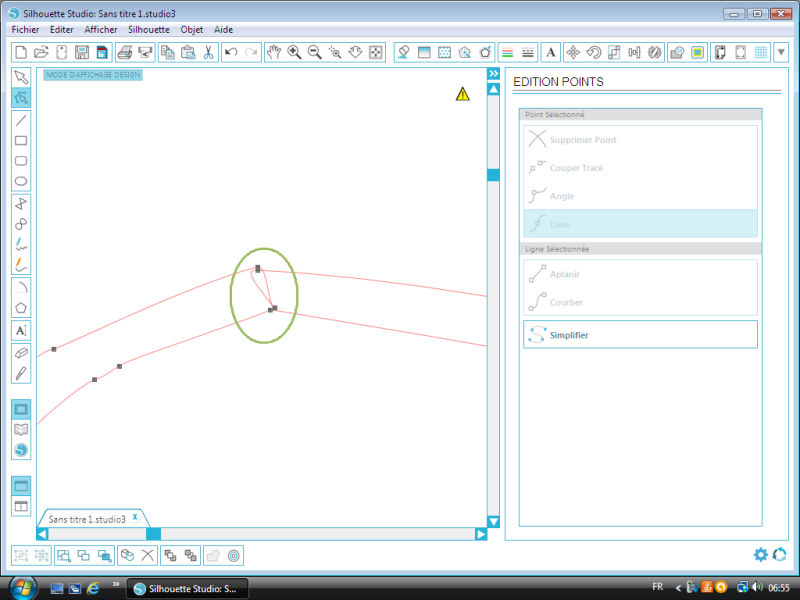

Sur mon dessin , je n'arrive pas à relier les points (ceux que j'ai entours en vert) pour avoir un tracé continu que je puisse remplir avec une couleur


Revenir en haut Aller en bas
calidune

avatar

Féminin Nombre de messages : 2071
Age : 67
Localisation : Aisne, la France du nord !
Date d'inscription : 02/02/2013

MessageSujet: Re: comment relier les points    Jeu 26 Mai 2016 - 6:44

D'après ce que je comprends, tu veux faire "souder". C'est une icône du bas, la 2ème à droite. Mais je n'ai peut-être pas compris correctement.
Revenir en haut Aller en bas
http://couleursphotos.canalblog.com/
Fanbricol
Admin
avatar

Féminin Nombre de messages : 34719
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

MessageSujet: Re: comment relier les points    Jeu 26 Mai 2016 - 7:57

Sur ton image, on voit 2 tracés fermés girl n'y a pas de point rouge ), il faut donc que tu commences par les "ouvrir". Pour cela, tu clic droit sur un des points et tu sélectionnes "couper tracé" et tu déplaces tout de suite le point rouge qui apparaît (en fait il y en a 2, l'un sur l'autre). Il faudra que tu fasses la même chose pour le second tracé et ainsi, une fois que tu auras 4 points rouges (2x2)et plus de segment transverse, tu pourras les "souder" en les rapprochant l'un de l'autre.
Selon le reste de l'image, que l'on ne voit pas ici, tu peux aussi "Scinder tracé composite" et alors, tu aurais 2 éléments séparés que tu pourrais souder.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt 3.6.57ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley


Dernière édition par Fanbricol le Jeu 26 Mai 2016 - 8:04, édité 2 fois
Revenir en haut Aller en bas
Tefanii

avatar

Nombre de messages : 1581
Age : 43
Localisation : ailleurs
Date d'inscription : 14/02/2013

MessageSujet: Re: comment relier les points    Jeu 26 Mai 2016 - 8:00

Je comprends que tu veux relier les lignes du haut ensembl et les lignes du bas ensemble. Donc supprimer les lignes verticales.

De mon côté, je sélectionnerai les 4 points ==> "couper tracé"
Je ferai "scinder tracé composite"
Je supprime les lignes verticales
Je resélectionne les lignes horizontales pour faire un "créer tracé composite"
et je rapproche les points rouges qui vont ensemble.

[edit] PS : je vois que c'est ton premier message. Une petite présentation dans la rubrique ad hoc ==> > Ici < serait sympa. Et les modos pourraient t'indiquer tous les liens qui vont bien pour débuter ou pour progresser Wink
Revenir en haut Aller en bas
-Véro-
Modérateur/trice
avatar

Féminin Nombre de messages : 13605
Age : 55
Localisation : Au pied de la Montagne Noire
Date d'inscription : 17/07/2007

MessageSujet: Re: comment relier les points    Jeu 26 Mai 2016 - 8:33

peut-être aussi passer par la case PRESENTATIONS pour avoir tout les liens pour bien prendre en main la machine et le logiciel

_________________
Bizzzz

Véro

CONSULTER LES FAQ, vous y trouverez forcément la réponse à votre question
car toutes les questions que vous vous posez, nous y avons déjà répondu mille quelques milliers de fois

Mon blog


Me contacter par email pour toute demande, merci


Je travaille avec Inkscape, Gimp, Photofiltre Studio, Silhouette Studio V3.6.57ssde sous Windows 10
Revenir en haut Aller en bas
http://123jecrappebyvero.over-blog.com/
newlove



Nombre de messages : 4
Date d'inscription : 16/05/2016

MessageSujet: Re: comment relier les points    Jeu 26 Mai 2016 - 21:17

Merci beaucoup pour votre aide..
Revenir en haut Aller en bas
NouNou

avatar

Féminin Nombre de messages : 216
Age : 60
Localisation : Seine & Marne
Date d'inscription : 06/04/2012

MessageSujet: Re: comment relier les points    Mer 25 Avr 2018 - 14:40

Bonjour,

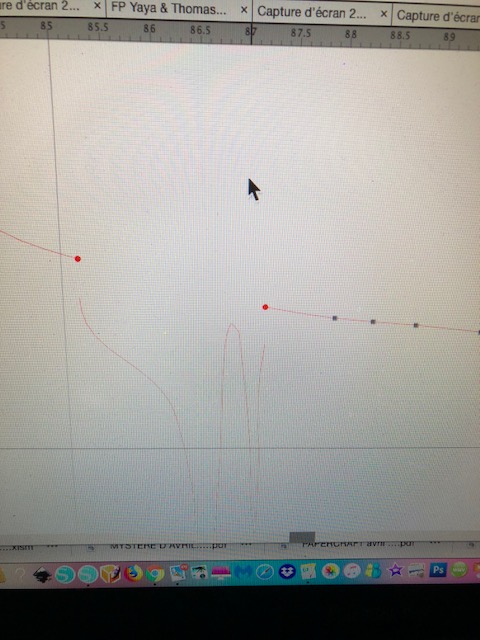

je m'arrache les cheveux depuis hier en effet je n'arrive pas à sélectionner les 4 point rouges pour les souder entre-eux pouvez-vous m'aider???
merci beaucoup
je vous joins une photo

Revenir en haut Aller en bas
http://nounoubleue.over-blog.com
Fanbricol
Admin
avatar

Féminin Nombre de messages : 34719
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

MessageSujet: Re: comment relier les points    Mer 25 Avr 2018 - 16:11

Sur ton image, je ne vois que 2 points rouges et tels qu'ils sont, je ne pense pas que tu veuilles qu'ils se rejoignent......

Il faudrait que tu détailles le problème.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt 3.6.57ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Revenir en haut Aller en bas
NouNou

avatar

Féminin Nombre de messages : 216
Age : 60
Localisation : Seine & Marne
Date d'inscription : 06/04/2012

MessageSujet: Re: comment relier les points    Mer 25 Avr 2018 - 16:34

coucou fanbricol
en fait je veux qu'ils rejoignent les deux traits qui sont juste au dessus et qui ont aussi un point rouge chacun mais je n'arrive pas à avoir les 4 points ensemble, quand je sélectionne une partie les point de l'autre partie disparaissent

voici une autre photo avec les points du dessus sélectionnés

Revenir en haut Aller en bas
http://nounoubleue.over-blog.com
Fanbricol
Admin
avatar

Féminin Nombre de messages : 34719
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

MessageSujet: Re: comment relier les points    Mer 25 Avr 2018 - 16:49

C'est normal car, à ce que je vois, ce sont 2 éléments différents, car lorsque tu édites les points, tu ne les vois pas tous. Il faut que tu commences par tout sélectionner (les 2 parties) et que tu "crées un tracé composite" et à partir de là, lorsque tu éditeras les points tu verras ceux du haut et ceux du bas en même temps et tu pourras, alors, les rapprocher pour qu'ils se soudent. Tu vois ce que je veux dire ?

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt 3.6.57ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Revenir en haut Aller en bas
NouNou

avatar

Féminin Nombre de messages : 216
Age : 60
Localisation : Seine & Marne
Date d'inscription : 06/04/2012

MessageSujet: Re: comment relier les points    Mer 25 Avr 2018 - 16:54

oui je vais essayer merci je te dis de suite
Revenir en haut Aller en bas
http://nounoubleue.over-blog.com
NouNou

avatar

Féminin Nombre de messages : 216
Age : 60
Localisation : Seine & Marne
Date d'inscription : 06/04/2012

MessageSujet: Re: comment relier les points    Mer 25 Avr 2018 - 17:01

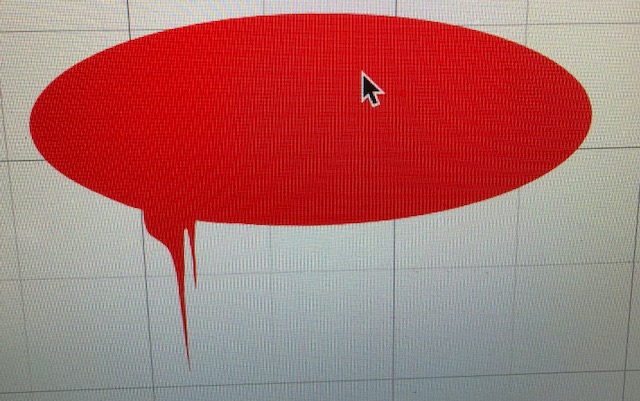

ohhh merci beaucoup ça marche j'aurai du venir ici avant de me prendre la tête

regarde

Revenir en haut Aller en bas
http://nounoubleue.over-blog.com
Fanbricol
Admin
avatar

Féminin Nombre de messages : 34719
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

MessageSujet: Re: comment relier les points    Mer 25 Avr 2018 - 17:07

Impeccable ! c'est sur que parfois, on gagne du temps à demander hi, hi, hi.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt 3.6.57ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Revenir en haut Aller en bas
cris



Féminin Nombre de messages : 486
Localisation : Ile de France
Date d'inscription : 28/11/2009

MessageSujet: Re: comment relier les points    Jeu 26 Avr 2018 - 5:54

Je profite de la question de NouNou et des explications très claires de Fanbricol. Je viens de faire des essais et c'est impeccable. Merci à vous deux.
Revenir en haut Aller en bas
Maïcé

avatar

Féminin Nombre de messages : 505
Localisation : région parisienne
Date d'inscription : 23/10/2016

MessageSujet: Re: comment relier les points    Jeu 26 Avr 2018 - 6:13

Je précise que cette façon de faire peut avantageusement remplacer la fonction souder dans certains cas, car elle ne crée pas de points superflus.
Revenir en haut Aller en bas
cris



Féminin Nombre de messages : 486
Localisation : Ile de France
Date d'inscription : 28/11/2009

MessageSujet: Re: comment relier les points    Jeu 26 Avr 2018 - 6:25

@Maïcé a écrit:
Je précise que cette façon de faire peut avantageusement remplacer la fonction souder dans certains cas, car elle ne crée pas de points superflus.

C'est une bonne idée. Merci.
Revenir en haut Aller en bas
NouNou

avatar

Féminin Nombre de messages : 216
Age : 60
Localisation : Seine & Marne
Date d'inscription : 06/04/2012

MessageSujet: Re: comment relier les points    Jeu 26 Avr 2018 - 7:49

en tout cas merci beaucoup
Revenir en haut Aller en bas
http://nounoubleue.over-blog.com
