Problème repères

J'ai tout essayé jusqu'à 3h du matin. J'ai obtenu 3 lectures des repères aux 3 coins mais après ça s'arrête et pas de coupe mais avec le "coin" et non la carré.
J'ai relu la marche à suivre sur le site Silhouette qui indique que lorsqu'on utilise un scanner la calibration n'est pas utile.
Par contre, je me demande si il n'y aurait pas un souci entre l'ordinateur qui montre un tapis avec un carré au coin gauche et mon tapis avec "l'angle" mis sur le carré.


On peu changer cela sur une feuille de coupe standard ou le print & cut mais je n'ai pas vu cette option sur la fonction Pixscan de mon logiciel.

Encore une fois si quelqu'un a réussi à couper avec la première silhouette aurait une astuce supplémentaire ou comprend ce que je loupe, elle est bienvenue.
Merci.

doglou a écrit:

Bonsoir,

J'avais fait un post indépendant mais en fait il rentre dans ce même problème.

Alors comme indiqué dans le titre mais aussi dans ma signature j'ai la toute première silhouette. J'avais imprimé les tapis pixscan pour en faire un "maison" mais je n'ai jamais pu couper quoique ce soit. J'ai pensé alors que j'avais mal fait mon tapis.

J'achète donc un tapis Pixscan A4 (ou plutôt assimilé) et toujours pas de coupe.
Ma machine ne lit pas les repères au moment de la coupe. Comme le chargement du tapis est manuel, j'ai tenté le chargement à différents niveaux. J'ai aussi changé le carré pour un coin....rien n'y fait.

Vous aurez remarqué que le scan se fait très bien. J'ai tenté avec mon Iphone et aussi mon scanner maison (donc en 2 fois avec le scan) et tout s'est bien passé.

Alors si quelqu'un a une idée lumineuse, je suis preneuse. J'ai vraiment envie d'utiliser cette fonction.

Merci d'avance.

Je viens seulement de voir ton message et si je puis dire, je suis contente de voir que je ne suis pas la seule à m'arracher les cheveux.
J'ai écrit au support en espérant qu'ils nous apporteront la solution.
Je reviendrai dès que j'aurai la réponse.

Moi aussi j'ai écris au support US et ils m'ont demandé de faire une vidéo qui montre les options sur l'ordinateur et la partie machine avec le tapis. Je n'ai juste pas encore eu le temps de m'y coller car j'ai perdu mon papa il y a quelques jours et je suis dans une autre dynamique. Cela dit le problème reste et j'aimerais bien être fixé ne serait-ce que pour mes futures cartes de Noel.

Toujours personne pour apporter une solution, une suggestion ?

Le souci, c'est que c'est déjà parfois ardu d'utiliser la fonction pixscan avec une machine prévue à cet effet, alors avec une ancienne machine et un tapis bricolé ...

Et comme j'ai une cameo et un vrai tapis, je ne peux pas vraiment faire de test.

Qq pistes : il me semble que depuis quelques temps, la détection des repères - que ce soit en print &cut ou avec pixscan - est plus difficile. Régulièrement, ma machine va me chercher le 1er repère trop à gauche. Dans ce cas, en général, une détection manuelle suffit à régler le pb.
Mais j'ai remarqué que cela fonctionne quand même un peu mieux avec des repères épais. Pour du print&cut, je mets l'épaisseur maximum désormais (1mm) ... or il me semble que les repères pixscan sont plus fin : peut-être en les épaississants ?

Jygram a écrit:

Le souci, c'est que c'est déjà parfois ardu d'utiliser la fonction pixscan avec une machine prévue à cet effet, alors avec une ancienne machine et un tapis bricolé ...

Et comme j'ai une cameo et un vrai tapis, je ne peux pas vraiment faire de test.

Qq pistes : il me semble que depuis quelques temps, la détection des repères - que ce soit en print &cut ou avec pixscan - est plus difficile. Régulièrement, ma machine va me chercher le 1er repère trop à gauche. Dans ce cas, en général, une détection manuelle suffit à régler le pb.
Mais j'ai remarqué que cela fonctionne quand même un peu mieux avec des repères épais. Pour du print&cut, je mets l'épaisseur maximum désormais (1mm) ... or il me semble que les repères pixscan sont plus fin : peut-être en les épaississants ?

Je plussoie, je suis obligée aussi de mettre mes repères pour le p&c au maximum d'épaisseurs pour qu'ils soient lu à 100%. En revanche je n'ai pas de soucis de lecture avec mon tapis pixscan bricolé, ce pendant c'est une membre qui m'a donné son fichier et ses repères sont déjà bien épais ^^
Donc en effet peut-être une piste à suivre !

Merci. Je vais essayer d'épaissir les traits et puis sinon, il me reste à leur faire une video quand j'aurai un peu de temps pour ça.

Le verdict est tombé de la part de Silhouette US, ma machine est trop ancienne pour le Pixscan.

Alors celles qui ont des machines SD ou craft robot et qui ont réussi a faire fonctionner le Pixscan, je suis preneuse de vos infos parce que là je suis à 2 doigts de jeter mon tapis acheté récemment. Pour le moment, je ne fais que scanner, vectoriser et ensuite, j'importe le tout pour faire un print and cut. C'est plus long et ce n'est pas le but du Pixscan.

Help !!!

doglou a écrit:

Le verdict est tombé de la part de Silhouette US, ma machine est trop ancienne pour le Pixscan.

Ça c'était sûr que c'est la réponse qu'ils donneraient. Malheureusement, ça a été le parti pris dès la création de la fonction Pixscan : ne la rendre accessible qu'aux machines récentes (d'où les repères différents). Pourtant à mon avis, la technologie des anciennes machines avec lecteur optique était suffisante pour pouvoir prévoir de l'utiliser, puisque qu'en fait, cela reprend juste la technique de la lecture des repères déjà effective avec le print&cut.
D'ailleurs à ses débuts, certaines y sont parvenues (il me semble que tu en faisais partie) moyennant un petit bricolage de repères ... mais j'ai l'impression que depuis quelques temps, même avec nos machines "compatibles" le repérage est plus hasardeux.

Jygram a écrit:

D'ailleurs à ses débuts, certaines y sont parvenues (il me semble que tu en faisais partie) moyennant un petit bricolage de repères ... mais j'ai l'impression que depuis quelques temps, même avec nos machines "compatibles" le repérage est plus hasardeux.

pour les silhouettes SD ou CR je ne sais pas
mais pour ma part, j'utilise cette fonction très souvent avec ma caméo 1ère génération et je n'ai jamais eu de souci avec la lecture des repères

je fais un scan A3 (pas de photo, cela n'a jamais marché chez moi) et aucun problème capot ouvert , capot fermé, luminosité changeante
bref je vais donc croiser les doigts

Non je ne fais pas partie de celles qui ont réussi. Mais parce que j'ai vu certaines qui ont des machines SD qui ont réussi que je me suis entêtée. J'ai d'abord téléchargé de quoi faire mon propre tapis mais comme ça ne fonctionnait pas, j'ai incriminé mon tapis "maison" en me disant que j'avais peut-être pas tout bien fait. J'ai donc acheté le "vrai" tapis mais en y accolant sur le haut, les repères "coins". Ma machine lis bien les repères mais une fois lu, elle s'arrête.

Jygram, je te rejoins, sur le fait qu'à partir du moment où il y a un lecteur optique, cela devrait fonctionner....sauf si ils ont mis un blocage dans le logiciel.

Véro, tu as une machine plus récente que la mienne donc c'est normal que cela fonctionne chez toi.

Bon j'ai rêvé de pouvoir faire des choses sympas avec certains papiers aux dessins à détourer ou avec ma collection (importante) de tampons et bien mon rêve tombe à l'eau.

Je n'ai pas les moyens d'acheter une nouvelle machine, même d'occasion, et puis elle marche bien la mienne alors la renouveler juste pour ça m'énerve surtout qu'elle pourrait le faire.

Bricomanies semble avoir réussi avec une silhouette SD mais je me demande bien par quel miracle, elle a réussi.

Je comprends que tu sois déçue/agacée ... je le serais aussi à ta place.
Que t'indique le logiciel une fois les repères lus s'il ne lance pas de découpe ? "Erreur d'alignement" ?

Oui Jygram, c'est ce que cela m'indique et un cliquer sur "register" que je n'ai pas trouvé.

Alors il m'arrive parfois d'avoir des soucis de lecture des repères avec le Print and Cut mais si tel est le cas, il s'arrête dès le premier repère. Il ne lit pas les 3 autres et s'arrête. Il s'arrête dès le premier.

Alors Bricomanies, contactée en MP, vient de me dire qu'il faut revoir la dimension du tapis Pixscan qui n'est pas à la même dimension que les tapis originaux des tapis SD. Les tapis des silhouettes portrait sont différents des SD.

Il faut que je re-visionne ses vidéos pour voir ce point que je n'avais pas soulevé et voir ensuite si cela change quelque chose.

doglou a écrit:

Oui Jygram, c'est ce que cela m'indique et un cliquer sur "register" que je n'ai pas trouvé.

(...)

C'est vrai que les dernières MAJ ne sont pas forcément au top en matière de traduction ! J'en déduis que tu n'as pas réussi à lancer une détection manuelle ? Je te mets la procédure avec la V4 (valable aussi bien pour le print&cut que pour pixscan) :

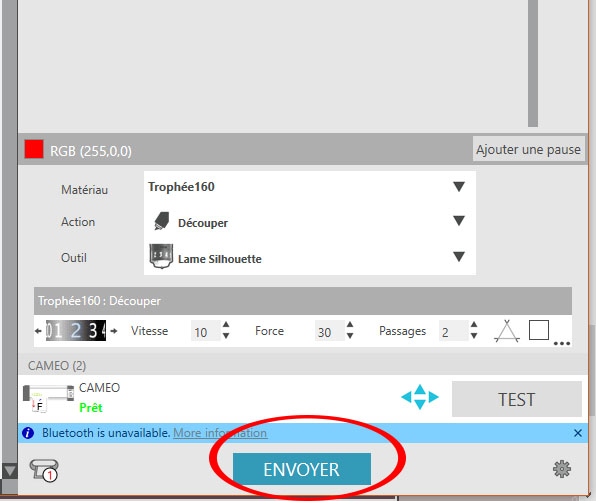

prérequis : le fichier est prêt et paramétré pour la découpe, les repères sont activés (si c'est un print&cut), on est dans le menu "envoyer" et on lance la détection automatique en cliquant sur le bouton "envoyer"



Car pour accéder à la détection manuelle, il faut obligatoirement d'abord tester -et rater- une détection automatique ! C'est d'ailleurs embêtant quand ta machine s'obstine à interpréter une ombre ou une tache comme un repère et valide la détection alors qu'elle n'a pas les bons repères ... c'est du vécu !!

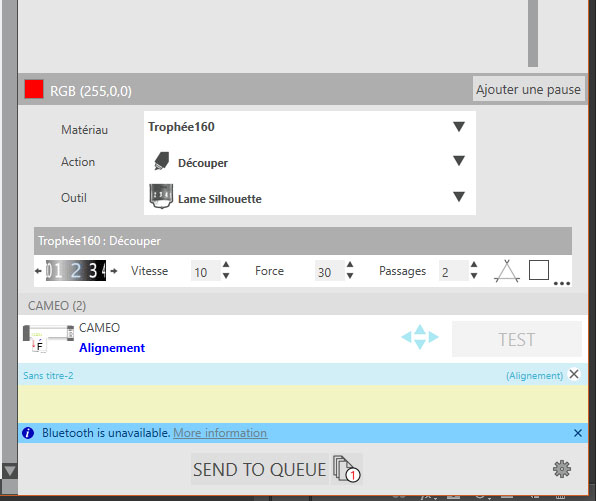

Bref ! La machine cherche les repères pendant que Sst affiche "alignement" ...



... et elle échoue ! Sst affiche alors le fatidique "Echec d'alignement" !



A partir de là, on peut :
- SOIT retenter une détection automatique en cliquant sur "DETECTION" (essayer de bouger un peu le tapis avant, le décaler de qq mm vers la droite ou la gauche par exemple, sinon ça sert pas à grand chose de relancer)



- SOIT tenter une détection manuelle. Pour cela :

• cocher la petite case vide au-dessus de "automatique". (J'imagine qu'ils ont oublié de demander d'afficher "manuel")




• déplacer le chariot de manière à ce que la lame se place au-dessus du premier repère ; pour ma part j'enlève la lame pour bien viser le repère en regardant au travers du support, avant de la replacer. Pour déplacer le chariot, on peut utiliser les flèches de la machine (pour les machines qui ont encore des boutons !) ou on utilise les petites flèches sur Sst :




• une fois le chariot bien positionné avec la lame à l'aplomb du premier repère, on clique sur "DETECTION" pour lancer la détection manuelle.




... et si tout va bien, la machine se recale, cherche -et trouve- les repères et la découpe se lance dans la foulée.

Merci Jygram. J'ai beau parler couramment anglais, là j'avoue que je suis passée complètement à côté !

Tes explications sont claires et je t'en remercie. D'un côté ce n'est pas compliqué et d'un autre ça ne s'invente pas.
Je pense que cela fonctionnera bien et m'aidera surtout pour le Print and Cut mais à voir avec le Pixscan si cela change quelque chose.
Je n'ai pas pensé à enlever la lame mais ma machine est sur une étagère haute alors j'ai juste à me pencher un peu et j'ai les yeux au même niveau que le tapis. Voir par dessus la lame, me demande de me hausser sur la pointe des pieds. Mais à essayer.

Je tente tout....et je prends tous les conseils et suggestions.

J'aimerais que cela suffise à te dépanner ... en tout cas, ça vaut le coup d'essayer pour ton pixscan !
Tiens nous au courant ...

Ohlala, je n'avais pas vu vos messages car j'attendais la réponse du support.
Ils viennent de me donner la même réponse : votre machine est trop vieille !!! Le pixscan marche à partir de la Cameo 1 et portrait.

Je vais relire tranquillement vos posts et retenter car mon print and cut ne marchait pas non plus à tous les coups.

Une petite question : la SD est la même que la silhouette Quickutz ?

Un grand merci à vous.

Je viens d'essayer, et c'est pareil, même pire car la feuille ne bouge pas et le chariot reste en haut à gauche.

Mais le détecteur de marque où se situe-t-il ? sous la partie noire ?

Berny, oui la SD et la Silhouette Quickutz sont les mêmes modèles "anciens". Elles avaient aussi des équivalents Craft Robo.

Oui le lecteur est sous le bloc noir. Je ne mets pas les repères dessous mais juste à la limite et généralement, dès qu'il se met en marche, il bouge, cherche et trouve. En tout cas pour le Print and Cut mais ça marche moins bien qu'avant. Il faut parfois que je m'y reprenne à plusieurs fois en bougeant (montant et descendant) le tapis ou en l'enlevant complètement et en le remettant.

Par contre, je n'ai pas eu de coupe à aujourd'hui avec le Pixscan. Attention, les repères pour ces machines sont 3 "coins". Il ne faut pas de carré noir. J'ai donc recouvert le haut de mon tapis Pixscan pour recouvrir le carré noir par un coin. Ca lit mais ne coupe pas.

Je n'ai pas encore tenter les dernières suggestions de Jygram mais je ne vais trop tarder pour les essayer.

J'ai mis aussi un angle à la place du carré sans succès.

J'ai hâte de voir si tu y arrives mieux que moi.

Ca y est ça a coupé !!! Je suis trop contente et toute excitée !!!

Jygram, j'ai essayé ton option et les flèches mais ça n'a pas déplacé mon tapis sur la machine mais sur l'écran.

Par contre, j'ai déplacé par 3 fois mon tapis (sorti et remis) et la dernière fois, j'ai été plus à gauche que le repère de chargement qui est sur ma machine et là......miracle !

Autre chose que j'ai fait : en revisionnant les vidéos de Bricomanie, j'ai réimprimé le haut du tapis selon sa méthode, ce qui fait que j'ai un haut de tapis avec tous les repères, flèches etc sur une seule feuille. Une fois bien positionné sur le tapis original Pixscan (par transparence c'est facile), j'ai ainsi tous les repères sans autres marques d'impression ou de coupure bien là où il faut.

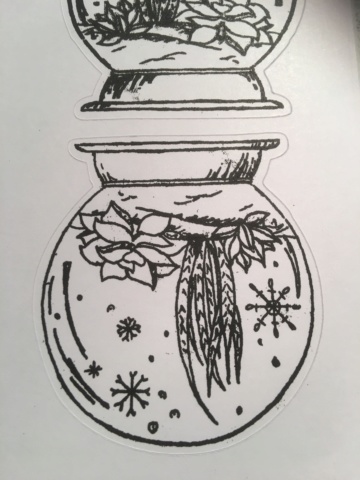

La preuve en images

Mon tapis original Pixscan avec le haut modifié






Messieurs de Silhouette j'ai des mots qui viennent à l'esprit (en langue originale) que je ne vais pas mettre ici, qui me viennent à l'esprit (F.....K Y...U)

Merci à toutes parce qu'avec un petit peu de chacune et mon entêtement, j'y suis arrivée et au fait, parce qu'une bonne nouvelle n'arrive jamais toute seule, une mise à jour du logiciel de mon imprimante, a permis de pouvoir numériser à nouveau mon tapis Pixscan (en 2 fois) dans le logiciel SST.

Ca fait une bien meilleure qualité de page et cela aide vraiment la vectorisation.
