17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Empty
MessageSujet: 17 - Comment isoler/détacher un morceau d'une image avant vectorisation ?   17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? EmptyMer 18 Juin 2014 - 10:43

Que ce soit pour séparer et réorganiser les différents éléments d'une planche de motifs, ou isoler un élément au milieu d'une image en se débarrassant du "fond", on a parfois besoin de "découper" les images bitamp sur lesquelles on travaille, et il se trouve que c'est particulièrement facile avec Sst.

  • Rendre indépendants les éléments d'une planche de motifs :
    Rien de plus simple ! Voici une planche avec d'adorables petits hiboux :

    17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Captur28

    Seulement, je n'ai pas besoin de l'écriture en bas, je ne veux pas forcément tous les imprimer et surtout je voudrais réorganiser leur agencement sur mon papier !! Alors on commence par créer un tracé autour de chacun des motifs pour les "isoler" ; remarquez, là j'ai utilisé l'outil "rectangle", on peut tout aussi bien utiliser l'outil "ovale" ou même un tracé à main levé : peut importe du moment qu'on isole bien chacun des motifs ...

    17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Captur29

    Puis on sélectionne l'ensemble, on ouvre le menu Modifier et il suffit de cliquer sur découper :

    17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Sans_t36

    La planche "disparait", ne restent que les motifs qui ont été préalablement isolés et dont je peux désormais disposer à mon gré :

    17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Sans_t37

    Cette manip est particulièrement intéressante lorsqu'on veut ensuite lancer une vectorisation automatique sur un motif à la fois.  Wink

  • Isoler un élément au milieu d'une image et se débarrasser du fond :
    La méthode reprend exactement le même principe : isoler le ou les élément(s) qui nous intéresse(nt) à l'aide d'un tracé puis découper. Par contre, pour éviter de se retrouver avec un fond - qui n'est pas toujours blanc comme dans la planche précédente - il faudra cette fois vectoriser précisément le contour de l'élément à isoler.
    Par exemple, supposons que dans cette planche, on veuille juste récupérer les deux oiseaux et supprimer le fond rayé ...

    17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Captur30

    On va donc vectoriser les contours des éléments à conserver :

    17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Captur31

    Sélectionner l'ensemble, puis cliquer sur Modifier > Découper :

    17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Captur32

    Et voilà 2 zozios libres comme l'air ...  clown

    17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Captur34


Plus généralement, avec la fonction Découper, n'importe quel(s) contour(s) tracé(s) sur une image se transforme en un "emporte-pièce" qui sépare de l'image un morceau de la forme choisie.


17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Captur35


article connexe : un autre tuto détaillé ici : http://crafty.actifforum.com/t30754p15-separer-les-motifs-d-un-meme-fichier#575623

_________________
Caméo1  love ; Curio ; Big Shot
PC sous Windows10-64bits, Inkscape 0.92.4,  Photoshop CS6, Sst Designer 4.2.471


Mon blog :
17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Banniy10

JE FAIS DE LA PLACE (enfin j'essaye) !!  :rire1: Tampons et matrices de gaufrage en vente sur L'occaz du loisir créatif

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER


Dernière édition par Jygram le Mar 20 Déc 2016 - 17:54, édité 1 fois
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35037
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Empty
MessageSujet: Re: 17 - Comment isoler/détacher un morceau d'une image avant vectorisation ?   17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? EmptyMar 22 Nov 2016 - 16:40

Complément :

Cette opération de découpe de motif "cache" le tracé vectoriel, bien qu'il existe toujours...

17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Decoupe

C'est tout simplement car la couleur du tracé est transparente

17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Decoupe_couleur trait-1

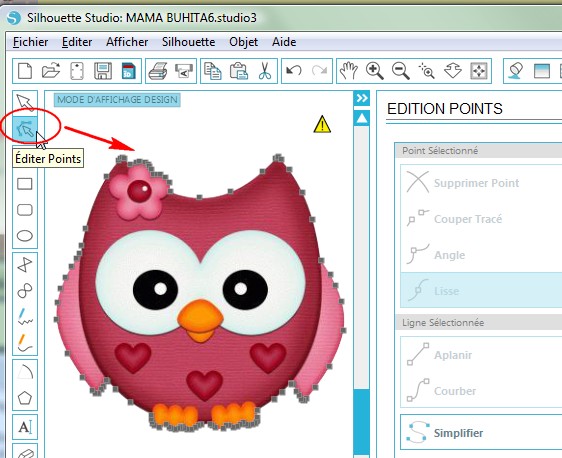

Mais même sans la couleur de contour, en cliquant sur l'outil "Editer points", les points apparaissent et peuvent être travaillés.

17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Decoupe_Edition_points

Pour visualiser de nouveau le contour vectoriel, il suffit de sélectionner l'image, d'aller dans la fenêtre "Couleur trait" et de sélectionner une couleur......

17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Decoupe_couleur trait-2

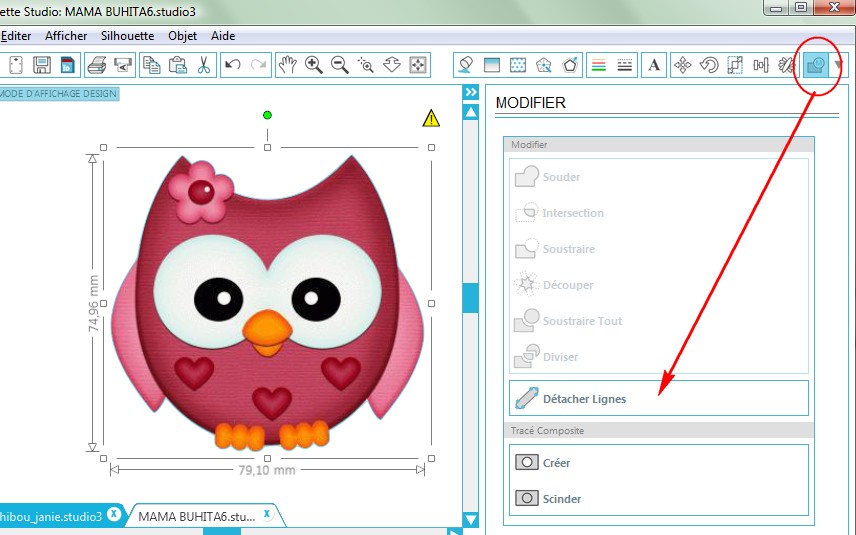

Par contre, si on veut désolidariser le tracé vectoriel de l'image c'est un peu plus "vicieux"

Il faut :

* Mettre une couleur au tracé comme indiqué ci-dessus
* Sélectionner l'image
* Ouvrir la fenêtre "Modifier"
* Cliquer sur "Détacher lignes"

17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Decoupe_Detacher-lignes

A partir de maintenant, le tracé est désolidarisé de l’image

17 - Comment isoler/détacher un morceau d'une image avant vectorisation ? Decoupe_trace
