 Print and Cut - repères

Aller en bas
5 participants
AuteurMessage
Cromagnon

Cromagnon

Masculin Nombre de messages : 16
Age : 82
Localisation : Nord Ardèche
Date d'inscription : 08/10/2017

Print and Cut - repères Empty
MessageSujet: Print and Cut - repères   Print and Cut - repères EmptyLun 9 Oct 2017 - 10:39

Bonjour,

La fonction Print met en place en général 3 repères :
- angle droit en haut à gauche,
- carré en haut à droite,
- angle droit en bas à droite.
Quelque fois, nous avons :
- carré en haut à gauche,
- angle droit en haut à droite,
- angle droit en bas à gauche.
A quoi est du cette inversion, qui semble poser problème au moment de la découpe ?
Merci pour les réponses.
A@
Revenir en haut Aller en bas
Jygram
Admin
Jygram

Féminin Nombre de messages : 16871
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptyLun 9 Oct 2017 - 12:28

Je ne sais pas exactement dans quelles circonstances tu remarques cette inversion, tu me confirmeras, mais je pense que cela dépend de l'orientation de ta page que tu choisis dans Sst : portrait ou paysage, alors que tu regardes toujours ta page en la tenant en format portrait.

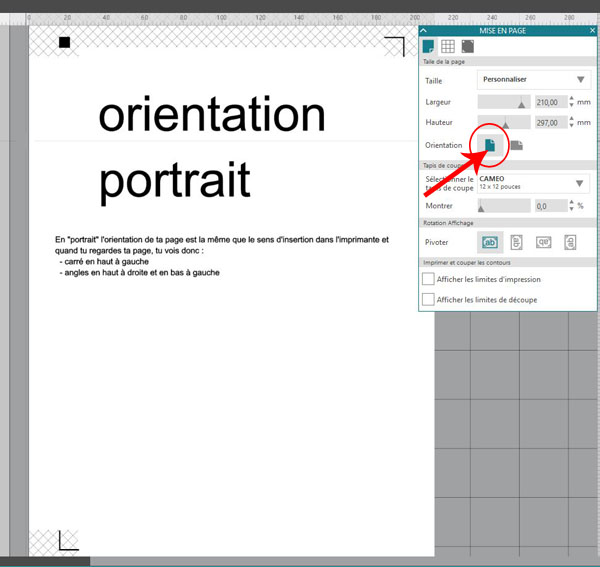

Print and Cut - repères Captur11

Print and Cut - repères Captur13

Et cela ne pose aucun pb pour la reconnaissance des repères tant que tu poses bien ta page sur ton tapis en respectant l'orientation que tu as choisie dans SSt.

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Print and Cut - repères Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
mary29



Féminin Nombre de messages : 1130
Localisation : Finistère
Date d'inscription : 05/02/2013

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptyLun 9 Oct 2017 - 19:07

quand on est dans la 3 ieme case de la mise en page (en haut à droite ) on a la fonction inverse et c'est ça qui change les repères mais je ne sais pas pour quelle raison on peut s'en sevir
Revenir en haut Aller en bas
Maïcé

Maïcé

Féminin Nombre de messages : 640
Localisation : région parisienne
Date d'inscription : 23/10/2016

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptyLun 9 Oct 2017 - 20:36

Si on veut faire un print&cut sur papier transfert, en général l'imprimante met en miroir automatiquement, inverser les repères permettra sans doute à SST de faire le print&cut sans erreur.
Revenir en haut Aller en bas
Cromagnon

Cromagnon

Masculin Nombre de messages : 16
Age : 82
Localisation : Nord Ardèche
Date d'inscription : 08/10/2017

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptyLun 9 Oct 2017 - 21:09

Bonsoir,


@Jygram a écrit:
Je ne sais pas exactement dans quelles circonstances tu remarques cette inversion, tu me confirmeras, mais je pense que cela dépend de l'orientation de ta page que tu choisis dans Sst : portrait ou paysage, alors que tu regardes toujours ta page en la tenant en format portrait.
.......................
Et cela ne pose aucun pb pour la reconnaissance des repères tant que tu poses bien ta page sur ton tapis en respectant l'orientation que tu as choisie dans SSt.



Je réalise une copie d'écran et je te la fais parvenir, car je ne trouve pas les mots ce soir pour m'exprimer.
A@
Revenir en haut Aller en bas
Cromagnon

Cromagnon

Masculin Nombre de messages : 16
Age : 82
Localisation : Nord Ardèche
Date d'inscription : 08/10/2017

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptyMar 10 Oct 2017 - 8:18

Bonjour,

Je crois avoir compris : les repères sont en fonction de la position du tapis et non en corrélation avec l'image à découper.
A@
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35551
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptyMar 10 Oct 2017 - 10:40

Tout à fait.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Print and Cut - repères Avatar_Fanbricol_minPrint and Cut - repères BoutonEmailFan
Revenir en haut Aller en bas
Jygram
Admin
Jygram

Féminin Nombre de messages : 16871
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptyMar 10 Oct 2017 - 17:03

@Cromagnon a écrit:
Bonjour,

Je crois avoir compris : les repères sont en fonction de la position du tapis et non en corrélation avec l'image à découper.
A@

Exactement : une fois ta page posée sur le tapis (en respectant l'orientation choisie) tu as toujours le carré dans le coin sup gauche par rapport au sens d'insertion dans la machine. :dacodac:

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Print and Cut - repères Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Cromagnon

Cromagnon

Masculin Nombre de messages : 16
Age : 82
Localisation : Nord Ardèche
Date d'inscription : 08/10/2017

Print and Cut - repères Empty
MessageSujet: Print & Cut décalage   Print and Cut - repères EmptySam 14 Oct 2017 - 13:38

Je désire découper une enseigne d'origine JPEG, qui n'est pas sur une ligne horizontale, mais suivant une ligne de fuite descendante. J'imprime mon dessein avec les repères et je découpe après vectorisation.
Constat :
Les traits de coupe de la première partie sont a peu prés sur le contour des lettres, mais plus on s'éloigne sur la droite, plus l'écart s’amplifie.
J'ai mis en cause un glissement de ma feuille causé par une mauvaise adhérence sur la FT. J'ai donc utilisé une FT neuve : même problème.
Le contrôle des bords de la feuille ne laisse apparaître aucun décalage.
Votre avis ?
Revenir en haut Aller en bas
Jygram
Admin
Jygram

Féminin Nombre de messages : 16871
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 14:28

Difficile à dire :humhum: ... pourrais-tu nous mettre :
- une capture d'écran de ton fichier
- une photo du résultat
voir si cela nous inspire des suggestions ?

Pour t'aider  Wink  :
https://crafty.actifforum.com/t28215-03-inserer-une-image-dans-un-message
https://crafty.actifforum.com/t33401-12-comment-faire-une-capture-d-ecran-sous-windows

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Print and Cut - repères Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Cromagnon

Cromagnon

Masculin Nombre de messages : 16
Age : 82
Localisation : Nord Ardèche
Date d'inscription : 08/10/2017

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 16:30

Bonjour Jygram,

Voila, voila:
Capture d'écran après le print.

Print and Cut - repères Ensegn10

Après découpe

Print and Cut - repères Enseig11

Si le mot Walter se présente bien, ce n'est pas le ca de Cosette qui présente un décalage vers le haut.

Je précise que la découpe est faite à partir du calque. Décalage entre le calque et le fichier original ?
Revenir en haut Aller en bas
Jygram
Admin
Jygram

Féminin Nombre de messages : 16871
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 17:42

Les silhouette restent des machines "grand public", ce ne sont pas des machines haute précision alors la découpe à bord vif est assez délicate, il vaut mieux prévoir de toujours laisser au moins 1 ou 2 millimètres de marge autour de ta découpe.
Par ailleurs, pour ton projet, la détection est peut-être légèrement faussée par la présence des traits noirs en haut de ta page : il ne doit y avoir aucune impression dans les zones hachurées.
Et bien sûr pour optimiser la précision de la découpe, l'impression doit être parfaite et la dépose sur la FT parfaitement rectiligne ...



_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Print and Cut - repères Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35551
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 18:10

Il y a 2 traits qui se trouvent à l'intérieur des repères (il ne doit y avoir aucune impression dans les zones hachurées) et qui peuvent fausser le positionnement

Ta machine a bien trouvé les bons repères ?

Tu as bien imprimé depuis la fenêtre depuis laquelle tu lances la découpe ?

Si tu ne veux découper que le texte, pourquoi tu positionnes les repères si loin et pourquoi tu imprimes la page entière ?

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Print and Cut - repères Avatar_Fanbricol_minPrint and Cut - repères BoutonEmailFan
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35551
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 18:14

:rire1: J'ai mis du temps à cliquer sur envoyer (ah! ce tel) et je vois que Jygram Bisous a répondu...... Bon, comme nous sommes en phase, je laisse.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Print and Cut - repères Avatar_Fanbricol_minPrint and Cut - repères BoutonEmailFan
Revenir en haut Aller en bas
Jygram
Admin
Jygram

Féminin Nombre de messages : 16871
Age : 49
Localisation : Arras
Date d'inscription : 01/09/2011

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 18:40

:rire1:

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.4.270 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 0.92.4,  Photoshop CS6


Mon blog :
Print and Cut - repères Banniy10

Mon mail : passer la souris sur le bouton email ci-dessous - NE PAS CLIQUER
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
mary29



Féminin Nombre de messages : 1130
Localisation : Finistère
Date d'inscription : 05/02/2013

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 20:05

je dirai pareil motif hors zone de plus avec la V4 il est préférable de sélectionner " esquisse de bordure"
je pense aussi qu'il faut bien introduire le tapis à sa bonne place et depuis que j'ai mis la V4 j'ai aussi refait un calibrage
Revenir en haut Aller en bas
Cromagnon

Cromagnon

Masculin Nombre de messages : 16
Age : 82
Localisation : Nord Ardèche
Date d'inscription : 08/10/2017

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 20:47

Bonsoir,

@Fanbricol a écrit:
Il y a 2 traits qui se trouvent à l'intérieur des repères (il ne doit y avoir aucune impression dans les zones hachurées) et qui peuvent fausser le positionnement
..........
Si tu ne veux découper que le texte, pourquoi tu positionnes les repères si loin et pourquoi tu imprimes la page entière ?

Il y a sans doute une méconnaissance de ma part, je savais que je pouvais modifier la largeur des marges (10 mm. minimum) mais j'ignorais que je pouvais déplacer les repères plus près de mon texte ?
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35551
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptySam 14 Oct 2017 - 23:37

Oui, tu as toujours intérêt à placer les repères au plus prés de la zone à découper. Si tu regardes ce post, je l'explique. https://crafty.actifforum.com/t28391-01-comment-faire-un-print-cut#540156

Pour la V4, la fenêtre est différente, mais c'est le même principe

Et il faut savoir, que même lorsque tu amènes le curseur d'une marge complétement à droite, tu peux encore aller plus loin, soit en inscrivant la valeur, soit avec les petits triangles à coté de la valeur (cf ci-dessous marge du bas)

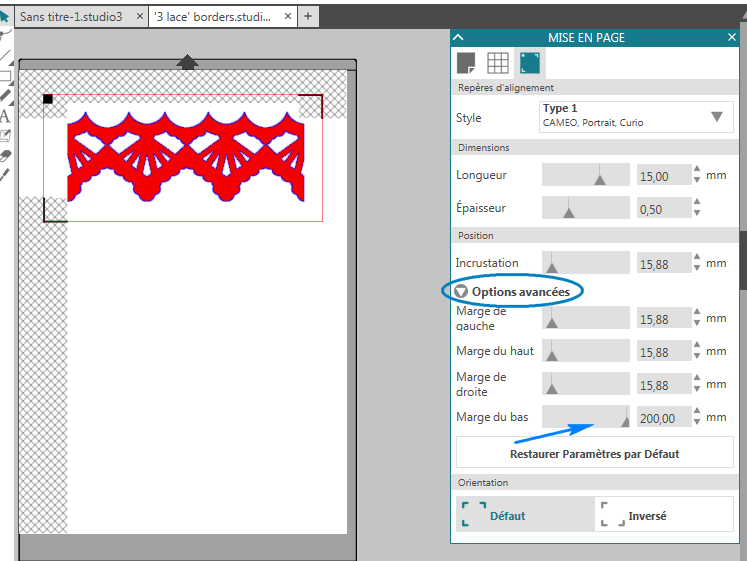

Print and Cut - repères Repyre10

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Print and Cut - repères Avatar_Fanbricol_minPrint and Cut - repères BoutonEmailFan
Revenir en haut Aller en bas
Cromagnon

Cromagnon

Masculin Nombre de messages : 16
Age : 82
Localisation : Nord Ardèche
Date d'inscription : 08/10/2017

Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères EmptyVen 3 Nov 2017 - 11:58

Me revoilà, après beaucoup de tests.
D'abord je remercie Philippe-Caméo pour ses réglages de coupe en fonction des papiers qui m'a permis d'affiner les miens.

J'ai bien noté de ne pas interférer avec des informations entre les repères de détection, et être au plus prés du sujet à découper.

Après ces réglages j'ai repris mes tests de "print and cut" et le décalage est maintenant très petit et constant : environ 0,2 mm que ce soit directement sur la forme de test, ou un calque issu de la vectorisation.
@+
Revenir en haut Aller en bas
Contenu sponsorisé




Print and Cut - repères Empty
MessageSujet: Re: Print and Cut - repères   Print and Cut - repères Empty

Revenir en haut Aller en bas

Print and Cut - repères
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
CRAFTY, le robot qui coupe ! :: LES MACHINES DE DECOUPES :: Machines Silhouette :: SOS Silhouette-
Sauter vers:
