Bonjour à tous,

Je veux faire le contour de la Bête ( la Belle et la Bête) qui soit collé et soudé sur le coté d'un symbole qui ressemble à une porte.

J'ai tout d'abord fait une vectorisation du contour, puis je l'ai inséré à l'intérieur de ce motif.
Mais quand je veux faire souder, la Bête disparait, j'ai donc fait un tracé composite et là, j'ai des rectangles gris, comme si mon dessin est en plusieurs parties.

J'ai lu quelques articles sur le blog et regardé des vidéos, mais je n'obtiens pas la même chose lorsque je le refait.

Comment puis je faire ce que je veux comme résultat?

Est-ce que tes 2 tracés sont "fermés " ? Peux-tu mettre une couleur différente dans chacun des 2 ?

Comment fait on pour le savoir? et pour mettre de la couleur?
J'ai vu sur le forum une personne qui l'avais fait, j'ai refait ce qu'elle à fait et le dessin s'en va.

Bonjour, de ce que je comprends tu as fait un tracé composite avec ta porte ET la bête. Or ce n'est pas cela qu'il faut faire en tracé composite mais un rectangle dans lequel se découpe la porte (donc un rectangle autour de la porte) puis tu soudes ta bête au contour de la porte et tu n'auras alors qu'un seul tracé et pas de rectangles de sélection multiples.
Si tu ne veux pas faire un rectangle autour de ta porte parce que tu as déjà la feuille découpée aux bonnes dimensions, tu n'as qu'à utiliser la fonction soustraire et non souder, qui va donc attacher la bête dans l'encadrement de la porte et évider la porte elle-même.

Bonjour Maïcé,

J'ai réussi à faire ce que tu m'as recommandé, mais la queue de la Bête s'en va aussi (on ne la distingue pas).
Je ne sais pas si je suis assez clair.
J'envoie des photos et vidéo.

Désolé je ne peux pas envoyé la vidéo

Ce n'est pas normal, il doit y avoir une étape que tu n'as pas réalisée correctement, ça ne peut souder que les parties qui se recouvrent, donc le vide entre la tête et la queue qui ne recouvre pas l'encadrement de la porte ne devrait pas disparaître.

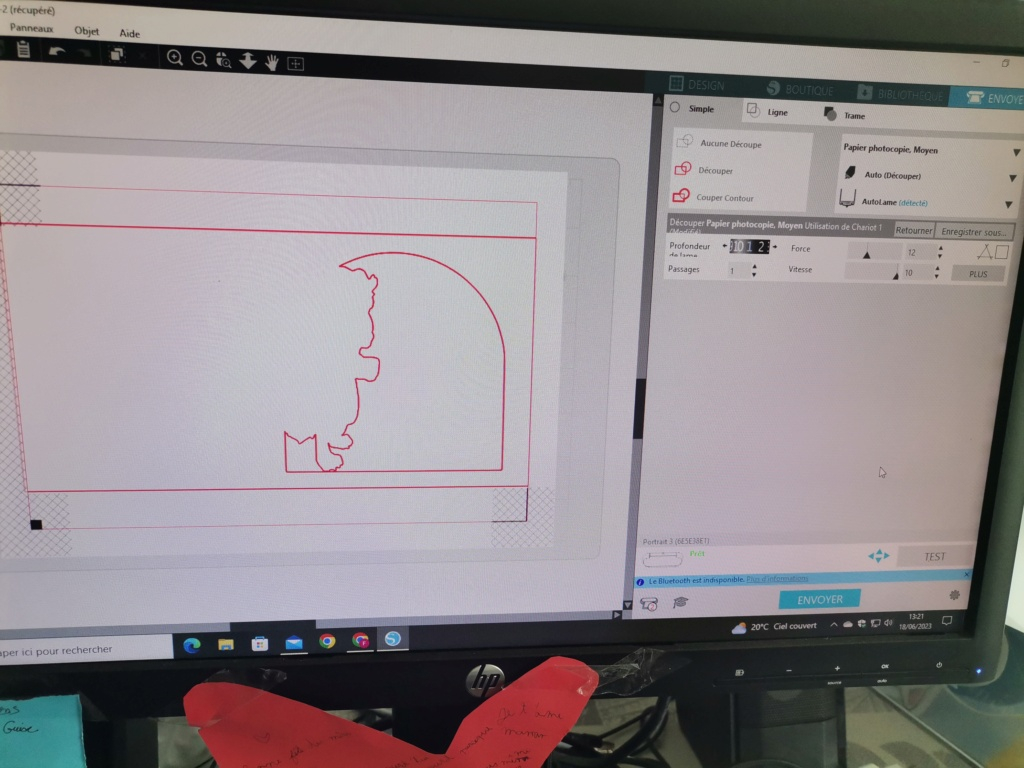

D'autre part, il y a un truc qui ne va pas, tu as mis les repères du print&cut mais il n'y a aucun motif à imprimer.

en plus, lorsque j'envoie en découpe, la pâte de la Bête ne se soude pas et donc est découpée.
Je vais tout recommencer depuis le début.

En effet, on voit bien qu'elle ne se superpose pas au cadre de la porte. Tu devrais t'assurer que le haut de la tête, un petit bout de la queue et la patte dépassent un peu sur le cadre de la porte avant de souder (il ne doit pas y avoir de tracé entre.

D'accord, merci Maïcé

J'ai eu ton message et je ne suis pas sûre de tout bien comprendre ta démarche, je vais tenter de te faire un pas à pas.

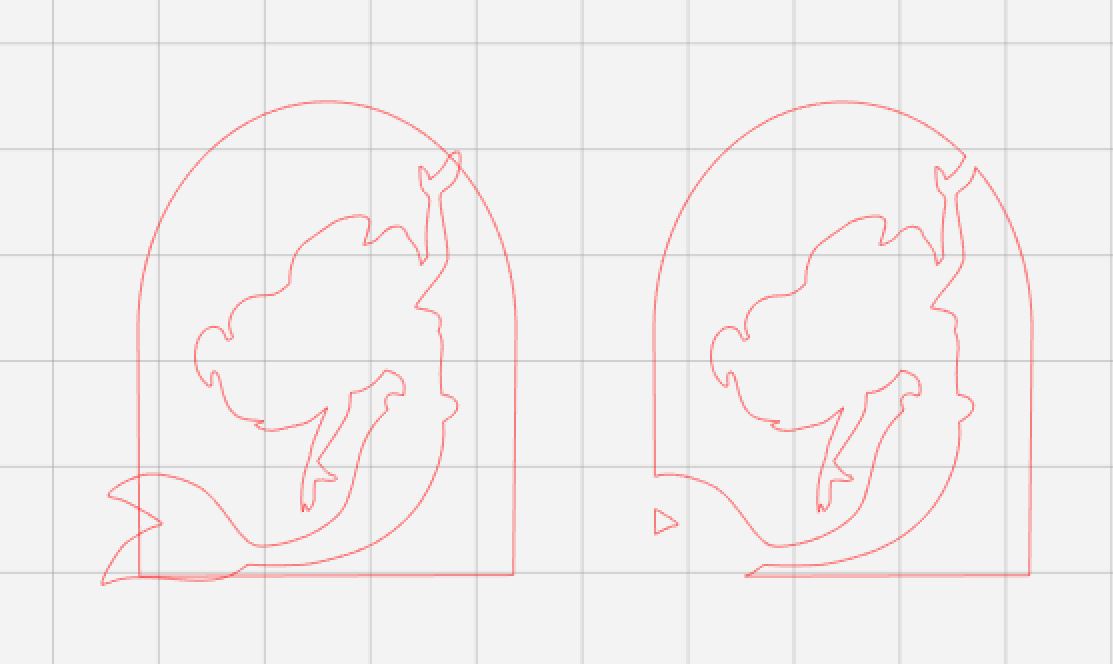

Sur la capture d'écran ci-dessous, j'ai tracé le contour de ta fenêtre, j'ai vectorisé une image quelconque mais qui est assez découpée pour qu'elle puisse avoir des endroits superposés avec le contour de la fenêtre. J'ai sélectionné les 2 éléments (fenêtre et Ariel) et j'ai appliqué la fonction soustraire. Je n'ai qu'une couleur de tracé et la silhouette d'Ariel est bien incluse dans la fenêtre. Fais pareil avec ta Bête. Tu l'inclus dans le tracé de la fenêtre avec divers chevauchements pour qu'elle soit bien attachée. Tu sélectionnes les 2 éléments et tu fais soustraire. Si tu n'obtiens pas la même chose que moi, c'est qu'il y a une C... dans le potage.

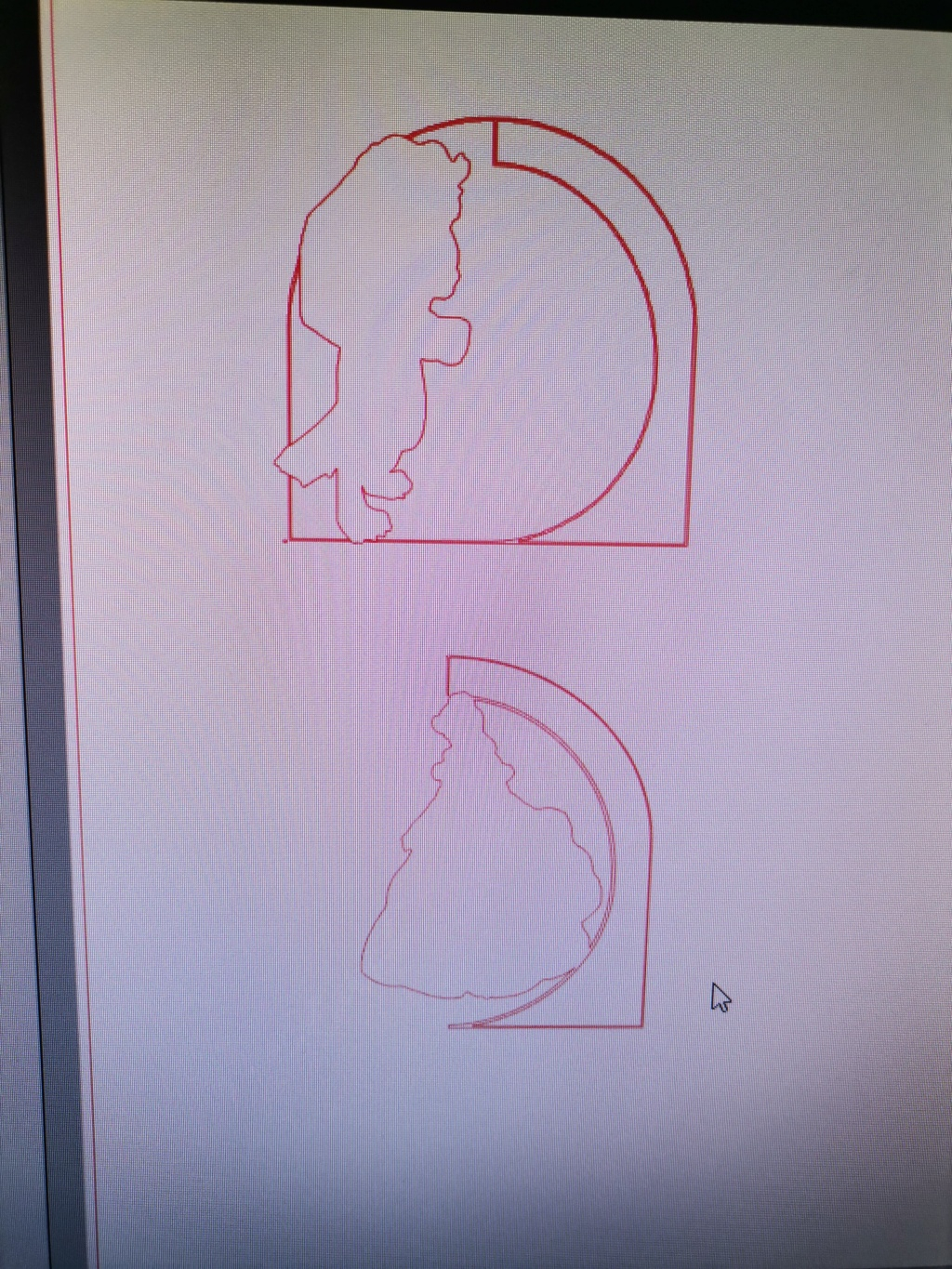

Je pense avoir réussi, qu'est ce que tu en penses ?

Je suis perplexe. Qu'est ce c'est que ce double trait sur ta porte qui ne correspond pas du tout au dessin de départ? Et tu n'as rien de soudé. Ca ne correspond pas du tout à ce que je t'ai expliqué.Tu veux faire quoi exactement de ton motif?

ah bon, voilà ce que ça donne à la découpe et ce que je voudrai faire

Bonjour Marie
Pour commencer, tu devrais remplir tes différentes tracés : cela te permettrait de plus facilement distinguer les formes et ce que tu dois souder ou soustraire.
Je te montre :

1/ Voici mes tracés, imaginons que je veuille souder ma silhouette au bord de la "porte" :



2/ Si je sélectionne le bord intérieur de la silhouette et que je fais souder, la silhouette disparait.



3 /En remplissant les formes, on comprend vite pourquoi : on voit bien que la "porte" est une forme pleine qui englobe la silhouette. D'ailleurs, comme celle-ci est dans la couche la plus basse, elle est complètement recouverte.



4/ Là j'ai passé la silhouette au premier plan, mais le problème demeure : les différents tracés qui forment la porte sont des formes "pleines" dans lesquelles la silhouette va se fondre si on demande de les souder



5/ ce qu'il faut faire, c'est d'abord créer le cadre de ta porte, en faisant un tracé composite des 2 tracés



6/ et seulement ensuite, tu peux souder ta silhouette au cadre.




Je pense que ce n'est pas exactement ce que tu veux obtenir, mais l'objectif était surtout de te montrer l'intérêt de remplir tes tracés pour se rendre compte de la réalité des formes. Je te conseil la lecture de ce post pour mieux comprendre : https://crafty.actifforum.com/t28411-11-comment-associer-fusionner-souder-deux-formes

Bonsoir Jygram,

quand je vectorise ma porte, j'ai une double ligne, pourquoi?
je ne crois pas que ce soit normal, surtout que sur l'original il n'y en a pas

En gros c'est ça que je voudrai obtenir, merci pour vos conseils.

Mais comme l'a dit Maïcé, j'ai une double ligne lors de la vectorisation

Alors pour ce qui est de la double ligne : j'imagine que c'est une vectorisation automatique ?

Si c'est bien ça, c'est tout à fait normal, Sst considère que le dessin noir qui te sert de base est une forme pleine avec un tracé exterieur et un tracé intérieur : https://crafty.actifforum.com/t28419-15-pourquoi-obtient-on-un-double-trace-comment-retrouver-un-simple-trace

C'est une forme plutôt simple, je pense que le plus rapide serait de le vectoriser manuellement.

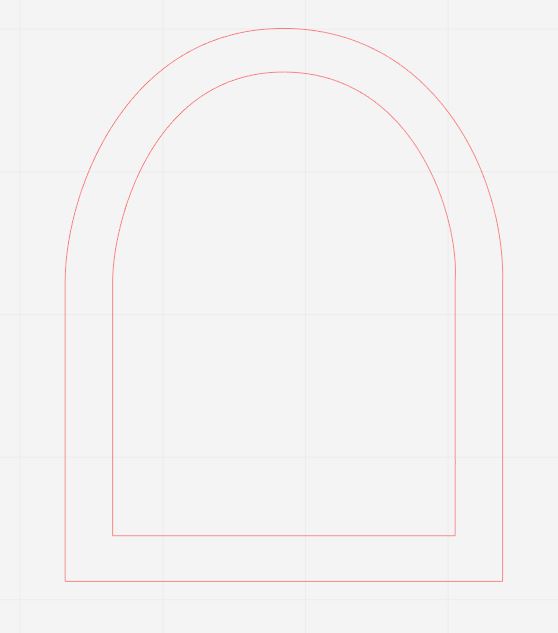

Si ça peut t'aider, voici les 2 formes que je crois comprendre que tu dois vectoriser :



Ça devrait passer pour une vecto automatique ... il te faudra sans doute adapter la taille et peut-être un peu les proportions pour correspondre à ton modèle.

En regardant mieux ton modèle, je pense que c'est plutôt ceci en fait :



Auxquelles tu devras ensuite souder tes silhouettes.

Je t'envoi les photos de ce que j'ai fait en mettant les figures dans les tiennent et celles après avoir souder

Les images que tu m'as envoyé, je ne peux pas traité une à le fois. C'est à dire que lorsque je sélectionne une, le rectangle entoure les 2

Je t'ai mis une autre image qui correspond mieux à ce dont tu as besoin

Jygram a écrit:

En regardant mieux ton modèle, je pense que c'est plutôt ceci en fait :



Auxquelles tu devras ensuite souder tes silhouettes.

Pour ta silhouette de Belle, il manque l'espace sous le bras.

Comment je fais pour séparer les 2 formes que tu ma envoyé ?

Je laisse tomber pour ce soir, je te souhaite une bonne nuit
