MessageSujet: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 9:28

Bonjour
J'avais lu quelque par sur Internet que, en dessinant ses motifs en plusieurs couleurs, on pouvait demander à la Caméo de découper d'abord toutes les horizontales, puis ensuite toutes les verticales.
(deux couleurs, une pour la découpe des horizontales, l'autres pour les verticales)
Cela pour avoir des angles plus parfaits !
(mes besoins sont souvent des dizaines de petits carrés de 5 mm sur 5 mm et la lame ne fait que tourner)

Vrai ou faux?

Merci
(pas sur d'être dans le bon forum !  Wink
Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35751
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 11:49

Je n'ai aucune idée du résultat, je n'ai jamais essayé, même si il y a fort lontemps je me souviens avoir lu quelque chose au sujet des horizontales et verticales..... Il me semble que c'était sur un forum ferroviaire...

J'aurais dit sur celui cité dans ce post, https://crafty.actifforum.com/t10027-ce-que-d-autres-font-avec-crafty  mais il n'a plus l'air d'exister et/ou d'avoir le même lien

Edit :  c'était bien sur celui-là, la preuve, Psine les cite   https://crafty.actifforum.com/t10027p15-ce-que-d-autres-font-avec-crafty#161754

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Sens de coupe Avatar_Fanbricol_minSens de coupe BoutonEmailFan
Revenir en haut Aller en bas
Sergepassions




Masculin Nombre de messages : 74
Age : 74
Localisation : Cherbourg-Octeville
Date d'inscription : 15/02/2016

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 12:48

merci...
J'ai suivi les liens, mais je ne trouve pas de forum... Rolling Eyes
Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
La.Grenouille

La.Grenouille


Féminin Nombre de messages : 3196
Age : 71
Localisation : Pays de Gex
Date d'inscription : 11/11/2013

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 13:03

Il me semble que le forum dont vous parlez est arrivé ici . . . . .
Mais, bon, pas sure . . . .
Il y a quand-même 309 pages sur le post train, cartons et machines de découpe . . . .

Forum.e-train.fr
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35751
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 13:17

Tu as raison La.Grenouille, c'est exactement ça. C'est bien au commentaire de François Pignon du Jeudi 19 Mars 2009, 22:31 que je (nous) faisions allusion.

Par hasard, tu n'as pas aussi retrouvé celui qui correspond à celui-ci ?


Eve a écrit:
Ils m'ont filé un lien intéressant dans leur forum, qui explique très bien les vectos etc etc.. pour celles qui veulent comprendre comment ça marche !

http://www.lrpresse.fr/trains/viewtopic.php?p=635543#635543

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Sens de coupe Avatar_Fanbricol_minSens de coupe BoutonEmailFan
Revenir en haut Aller en bas
Jygram
Admin
Jygram


Féminin Nombre de messages : 17041
Age : 51
Localisation : Arras
Date d'inscription : 01/09/2011

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 21:53

En tout cas, pour en revenir à la problèmatique de Serge, rien ne t'empêche de tracer tes verticales d'une couleur et tes horizontales d'une autre ; après dans Sst, en choisissant les paramètres de découpes> mode de découpe avancé> découpe par couleur, tu peux choisir l'ordre de découpe ... je ne sais pas si ça répond à ta question.

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.5.770 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 1.3.2,  suite adobe


Mon blog :
Sens de coupe Banniy10


Dernière édition par Jygram le Sam 20 Fév 2016 - 23:20, édité 1 fois
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35751
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 22:49

C'est ce que je voulais rajouter, bien que trouvant l'info interessante, personne n'a essayé, Serge pourrait être le premier à tester cette manip et nous donner son avis sur le résultat.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Sens de coupe Avatar_Fanbricol_minSens de coupe BoutonEmailFan
Revenir en haut Aller en bas
Jygram
Admin
Jygram


Féminin Nombre de messages : 17041
Age : 51
Localisation : Arras
Date d'inscription : 01/09/2011

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 23:17

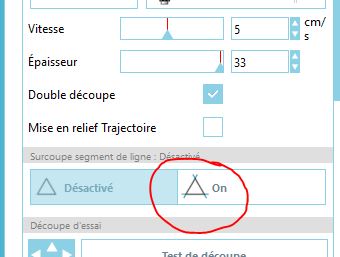

Et pour ce qui est d'avoir des angles bien nets, je n'ai jamais essayé, mais il y a aussi l'option "surcoupe segment de ligne" :

Sens de coupe Captur10

si j'ai bien compris le concept, la lame dépasse de qq dixièmes de mm l'angle pour que les traits de coupe se croisent, au lieu de faire tourner la lame.

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.5.770 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 1.3.2,  suite adobe


Mon blog :
Sens de coupe Banniy10
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
maman-cocci

maman-cocci


Féminin Nombre de messages : 1016
Age : 64
Localisation : Tiffauges (Vendée)
Date d'inscription : 01/06/2015

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptySam 20 Fév 2016 - 23:26

Jygram a écrit:

la lame dépasse de qq dixièmes de mm l'angle pour que les traits de coupe se croisent, au lieu de faire tourner la lame.

c'est vrai qu'on fait ça en cartonnage avec le cutter pour les meubles .
Revenir en haut Aller en bas
Sergepassions




Masculin Nombre de messages : 74
Age : 74
Localisation : Cherbourg-Octeville
Date d'inscription : 15/02/2016

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyDim 21 Fév 2016 - 8:26

Oui, merci, cela répond exactement à ma question ! :bravo2:
Je vais tenter cela, et je vous dirai ce que cela donne !

Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
Sergepassions




Masculin Nombre de messages : 74
Age : 74
Localisation : Cherbourg-Octeville
Date d'inscription : 15/02/2016

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyJeu 25 Fév 2016 - 11:21

Bon, premiers retours...
D'abord, il faut préciser, (c'est important) que j'utilise la Cameo 2 pour réaliser des coupes de bâtiments ferroviairessur papier lourd ou bristo, (180 à 330 g...)
Donc, la machine est mise à rude épreuve, par des angles droits répétitifs, et de toutes petites taille !

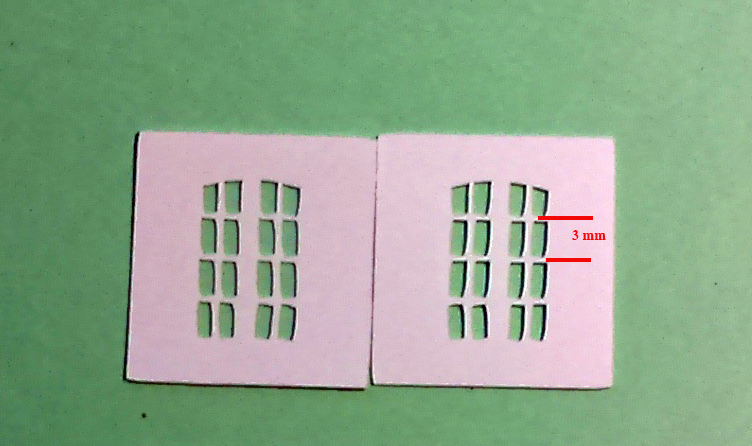

Je coupe souvent des fenêtres, dont les vitres sont souvent de 4 sur 5 mm environ...
je crois que la machine n'aime pas trop !
J'ai donc pensé a couper d'abord toutes les horizontales, puis toutes les verticales, pour éviter les centaines de rotations répétées de la lame !
Mais le logiciel ne sait pas mettre en couleur différentes horizontales et verticales automatiquement !
Et c'est bien trop long de sélectionner chaque ligne une par une pour lui attribuer une couleur !
Donc, je n'utilise pas !
J'ai aussi tenté la "surcoupe"


Sens de coupe Captur10
Mais je n'ai pas constaté d'amélioration, (c'est vrai avec dépassement de 1/10eme..., mais sur des longueurs de 5-6mm... )

Je joins un fichier pour montrer ce que la machine doit faire...


On voit que pour chaque vitre, la machine doit pivoter la lames, répétitivement tous les 5 ou 6 mm...
Pas idéal !


Sens de coupe Exempl10
Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35751
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyJeu 25 Fév 2016 - 11:26

Citation :
J'ai donc pensé a couper d'abord toutes les horizontales, puis toutes les verticales, pour éviter les centaines de rotations répétées de la lame !
Mais le logiciel ne sait pas mettre en couleur différentes horizontales et verticales automatiquement !
Et c'est bien trop long de sélectionner chaque ligne une par une pour lui attribuer une couleur !


Mais comme tes images sont répétitives, il te suffit de faire un rectangle / carré de chaque sorte et ensuite, tu fais des copier / coller avec agrandissement / rétrécissement si besoin .... Non ?

Tu as essayé de découper ton fichier tel quel, le résultat n'est pas bon ?

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Sens de coupe Avatar_Fanbricol_minSens de coupe BoutonEmailFan


Dernière édition par Fanbricol le Jeu 25 Fév 2016 - 11:27, édité 1 fois
Revenir en haut Aller en bas
Jygram
Admin
Jygram


Féminin Nombre de messages : 17041
Age : 51
Localisation : Arras
Date d'inscription : 01/09/2011

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyJeu 25 Fév 2016 - 11:27

La machine ne sait pas automatiquement appliquer une couleur aux verticales ou horizontales, certes. Mais tes motifs sont simples : cela va vite d'appliquer les couleurs différenciées sur 1 motif que tu n'as plus qu'à dupliquer ensuite ...

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.5.770 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 1.3.2,  suite adobe


Mon blog :
Sens de coupe Banniy10
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Fanbricol
Admin
Fanbricol


Féminin Nombre de messages : 35751
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyJeu 25 Fév 2016 - 11:28

Au moins, nous sommes en phase :rire1:

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Sens de coupe Avatar_Fanbricol_minSens de coupe BoutonEmailFan
Revenir en haut Aller en bas
Jygram
Admin
Jygram


Féminin Nombre de messages : 17041
Age : 51
Localisation : Arras
Date d'inscription : 01/09/2011

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyJeu 25 Fév 2016 - 11:29

:rire1:

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.5.770 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 1.3.2,  suite adobe


Mon blog :
Sens de coupe Banniy10
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Sergepassions




Masculin Nombre de messages : 74
Age : 74
Localisation : Cherbourg-Octeville
Date d'inscription : 15/02/2016

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyJeu 25 Fév 2016 - 11:50

Effectivement !
Le fait est que j'ai besoin de beaucoup de précision, (grilles réglée à 0,5 voir 0,2 mm... )
Je passe beaucoup de temps à finaliser mes tracés de coupe... et dans la foulée, je duplique avant d'avoir attribué des couleurs sur une seule fenêtre !
Toujours trop pressé ! Rolling Eyes

A propos de la grille de Silhouette studio, (à jour)... je voulais poser une question sur le forum dédié...mais je n'y ai pas accès !
je pose ma question ici... Laughing

La grille a une option "aligner sur quadrillage" !
Pour moi, dans mon cas, cela fonctionne très mal...
Grille réglée à 5 mm, par exemple, lors de copier-coller, il est impossible de "coller" sur une même ligne ! ça va par bond sans jamais se "magnétiser" sur une ligne du quadrillage !
Je n'arrive à coller pile-poil sur la grille seulement en alignant à la main, (aligner sur quadrillage décoché)
Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
Sergepassions




Masculin Nombre de messages : 74
Age : 74
Localisation : Cherbourg-Octeville
Date d'inscription : 15/02/2016

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyLun 13 Nov 2017 - 14:56

Bonjour

Je relance ce sujet, car nous sommes maintenant en V4...
Et je voudrais savoir si on peut toujours attribuer des couleurs à des traits, et demander a la machine de couper les traits en fonction de la couleur, par exemple si les traits verticaux sont en rouge, les couper tous, puis ensuite, couper tous les traits horizontaux (en bleu par exemple ! )
Mon problème, c'est que lorsqu'on utilise la fonction resctangle, la caméo découpe en suivant le périmètre du rectangle, et la lame tourne souvent...
dans mon utilisation particulière, (modélisme), je coupe parfois de petits rectangles de 2 mm  de côté !!!
Et la lame n'a pas le temps de tourner corectement, les traits sont légèrement de travers, et les angles approximatifs... (Même a vitesse lente ! )

Un petit exemple :

Sens de coupe Fenytr10

Ce n'est pas très droit !
Je pense qu'en traçant d'abord toutes les verticales, puis toutes les horizontales, cela serait bien meilleur.

Merci
Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
Diane Mars

Diane Mars


Féminin Nombre de messages : 1869
Age : 54
Localisation : Riviera lémanique
Date d'inscription : 14/07/2014

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyLun 13 Nov 2017 - 15:11

De mémoire, oui, on peut toujours Wink
Revenir en haut Aller en bas
http://www.la-cha.ch
Sergepassions




Masculin Nombre de messages : 74
Age : 74
Localisation : Cherbourg-Octeville
Date d'inscription : 15/02/2016

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyLun 13 Nov 2017 - 15:12

Pas trouvé ou !
Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
Jygram
Admin
Jygram


Féminin Nombre de messages : 17041
Age : 51
Localisation : Arras
Date d'inscription : 01/09/2011

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyLun 13 Nov 2017 - 15:54


  • Pour choisir la couleur de tes tracés, 2 possibilités :

    Sens de coupe Captur16

    ou

    Sens de coupe Sans_t10

  • pour lancer la découpe par couleur :

    Sens de coupe Captur17



Pour ce qui est de l'alignement sur le quadrillage (je n'avais pas vu ton message, désolée) je plussoie : c'est tout sauf précis et je ne l'utilise jamais. En fait ce sont  les bords des "boites englobantes" qui se magnétisent sur le quadrillage, et comme ces boites incluent en plus une marge autour des objet qu'elles englobent pas moyen de d'être précis.

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.5.770 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 1.3.2,  suite adobe


Mon blog :
Sens de coupe Banniy10
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Sergepassions




Masculin Nombre de messages : 74
Age : 74
Localisation : Cherbourg-Octeville
Date d'inscription : 15/02/2016

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyLun 13 Nov 2017 - 16:14

Merci, pour les coupes par couleur, je vais tester ! Very Happy
Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
Sergepassions




Masculin Nombre de messages : 74
Age : 74
Localisation : Cherbourg-Octeville
Date d'inscription : 15/02/2016

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyMar 14 Nov 2017 - 10:12

Donc, merci Jygram !

J'ai utilisé ton tuto, et le résultat est bien meilleur ! (coupes par couleur).
J'ai des coupes bien droites...
Mais vu la petitese de mes découpes, (trous rectangulaires de moins de 3 mm sur 2) ... j'atteins les limites de la caméo 2...

De toute façon, un grand merci !

Revenir en haut Aller en bas
http://serge-passions.fr/livres_d_enfants.htm
Jygram
Admin
Jygram


Féminin Nombre de messages : 17041
Age : 51
Localisation : Arras
Date d'inscription : 01/09/2011

Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe EmptyMar 14 Nov 2017 - 15:03

:cligne:

_________________

PC sous Windows10-64bits
Plotters de découpe sous Sst Designer 4.5.770 : Caméo1 ; Caméo4 ; Curio ;
Imprimante 3D : Creality Ender 5+
Inkscape 1.3.2,  suite adobe


Mon blog :
Sens de coupe Banniy10
Revenir en haut Aller en bas
http://jygram.blogspot.fr/
Contenu sponsorisé





Sens de coupe Empty
MessageSujet: Re: Sens de coupe   Sens de coupe Empty

Revenir en haut Aller en bas

Sens de coupe
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
CRAFTY, le robot qui coupe ! :: LES MACHINES DE DECOUPES :: Machines Silhouette :: SOS Silhouette-
Sauter vers:
