Supprimer les lignes parasites des fichiers DXF

Parfois lorsque qu’on ouvre un fichier DXF (sauvegarde de fichiers SVG via Inkscape) dans Silhouette Studio, ce dernier, génère des lignes parasites.

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites1=>22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites2

Ceux qui veulent suivre ce tuto avec le fichier à l'origine du problème, peuvent le télécharger ici : http://fcardal.free.fr//CraftRobo/SSt/V3/SupprLignesPara/frame_2_whiteM1.dxf   Attention, il faut faire un clic droit sur le lien puis "enregistrer la cible du lien sous"

Si on « sélectionne tout »,on peut voir que le dessin est composé de plusieurs éléments (3) alors que dans Inkscape, le contour bleu était un élément « entier »

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites3

Il faut donc commencer par recréer un élément unique en sélectionnant les 3 éléments bleus puis Modifier / Créer
Si, maintenant on édite les nœuds, on voit l’image ci-dessous et en zoomant un maximum, on peut voir que sous chacune des 2 lignes, au niveau du demi cercle, il y a 1 point rouge :

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites4

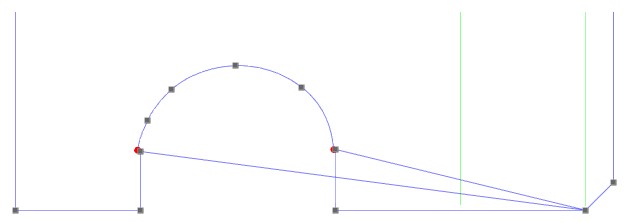

Appliquer Modifier / Simplifier, plusieurs fois pour éliminer le plus de points inutiles.

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites5

Si on zoome et qu’on bouge légèrement les points d’où partent les lignes parasites, on peut voir que le demi cercle n’est pas attenant au reste du tracé

Pour supprimer ces lignes, le plus simple est de :

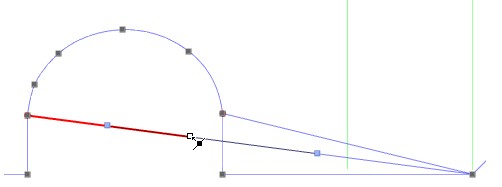

1 - Poser un point au milieu de la ligne parasite

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites6

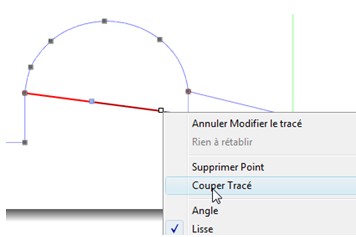

2 - Couper Tracé sur ce point

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites7 - 22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites8

3 - Déplacer immédiatement 1 des 2 points rouge, sinon ils se ressoudent et il faut recommencer « Couper tracé »

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites9

4 - Supprimer 1 des 2 points rouges, puis le point rouge restant

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites10 - 22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites11

La première ligne a disparu, si on clique sur le point bien rouge (qui est en fait la superposition de 2 points), il devient gris car les points se sont soudés.

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites12 - 22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites13

Il faut refaire les mêmes opérations pour supprimer la 2eme ligne ;

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites14 - 22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites15

Il suffit de cliquer sur chacun des points rouges pour que le tracé se ferme.

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites15

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   Lignes-parasites16


Autre types de lignes parasites

Sur cette image, on ne voit pas, au premier abord, que les zones entre les cercles rouges sont des doubles traits « fermés »

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes

Ceux qui veulent suivre ce tuto avec le fichier à l'origine du problème, peuvent le télécharger ici : http://fcardal.free.fr//CraftRobo/SSt/V3/SupprLignesPara/frame_1_white.dxf  Attention, il faut faire un clic droit sur le lien puis "enregistrer la cible du lien sous "

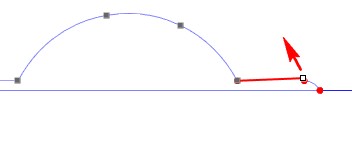

Pour le voir, déplaçons vers le haut le point droit du segment à droite de l’arc de cercle…..

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes2

On voit un point rouge dessous…. Pourquoi le point que nous avons déplacé n’est pas rouge ??? Puisque non soudé, il devrait l’être !

Pour essayer de comprendre, déplaçons le point opposé au premier

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes3

Là encore, on voit un point rouge en dessous, mais le notre est bien gris ??? Le segment est donc composé d’une double ligne soudée

Pour le vérifier et corriger, le plus simple est de poser un point au milieu de ce segment

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes4

Puis de déplacer le point, on voit le segment du dessous

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes6

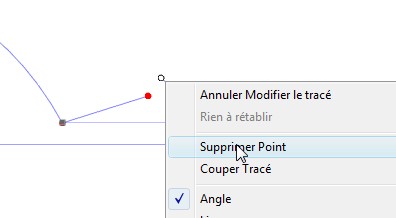

Il faut alors, Couper le tracé, déplacer un des 2 points rouges puis supprimer les 2 points

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes7 - 22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes8

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes9

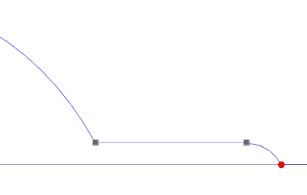

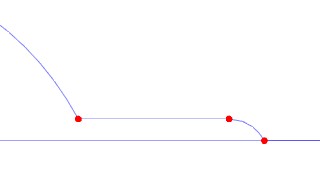

Une fois les 2 points supprimés, on visualise bien les nouveaux points rouges qui vont pouvoir se souder à ceux qui sont sous eux. Il suffit de poser la souris dessus pour que la soudure se fasse.

22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes10 - 22 - Comment supprimer les lignes parasites (fichiers DXF) ?   DoublesTraitsSoudes11

La même opération doit être effectuée sur chaque segment montré plus haut.

Conclusion : lorsqu’on a un doute, il ne faut pas hésiter à poser un point et le déplacer pour voir s’il n’y a pas un autre segment dessous

Pour ceux qui préfèrent lire, voici le fichier PDF de ce tuto: http://fcardal.free.fr//CraftRobo/SSt/V3/SupprLignesPara/SupprimerLignesParasites.pdf
