MessageSujet: 01 - Comment faire un print & cut ?   01 - Comment faire un print & cut ? EmptyLun 16 Juin 2014 - 18:24

Imprimer puis découper ou Print and cut

---------------------------------------
Pré requis :
1. Savoir vectoriser. Dans le cas contraire, voir les leçons 5 (vectorisation automatique) et 6 (vectorisation manuelle)
2. Ouvrir Silhouette Studio
3. Préparer 1 ou 2 images :

01 - Comment faire un print & cut ? Koala-006 - 01 - Comment faire un print & cut ? Koala-009

4. Avoir imprimante A4
---------------------------------------

A. Commencer par définir la taille du document,
soit par :
1. le menu Afficher / Présenter outils Page

01 - Comment faire un print & cut ? MenuAfficherPage


2. soit par l’icône « Ouvrir la fenêtre Paramètres de la page »  01 - Comment faire un print & cut ? IconeParametresPage

Dans les 2 cas, la fenêtre Paramètres de la page apparait
Dans cette fenêtre, choisir :
1. la taille de la page, ici A4
2. L’orientation, ici Portrait
3. la taille du tapis de coupe, ici, Caméo 12 x 12 pouces, pour les Caméo ou A4 pour les Portrait ou anciennes machines
4. Vérifier aussi que les zones d’impressions et de découpes soient bien visibles

Caméo
Original, SD, Portrait
01 - Comment faire un print & cut ? ParametresPage 01 - Comment faire un print & cut ? ParametresPageOriginal

Écran pour la Caméo

01 - Comment faire un print & cut ? EcranCameo-Portrait

B. Afficher les repères d’alignements,
soit par :

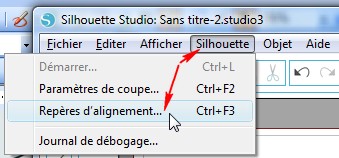

1. le menu Silhouette / Repères d’alignement

01 - Comment faire un print & cut ? ReperesAlignements2

2. L’icône « Ouvrir la fenêtre des repères d’alignement »

01 - Comment faire un print & cut ? ReperesAlignementsIcone

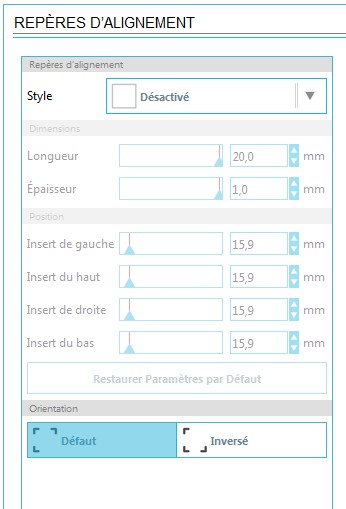

Dans las 2 cas, la fenêtre repères d’alignement apparait

01 - Comment faire un print & cut ? ReperesAlignementsFenetre1

Dans cette fenêtre, 2 types de repères. Sélectionner, soit :
1. Le style de repères, Type 1 (Caméo portrait), pour une Caméo ou Portrait,
2. Le style de repères, Type 2 (original, SD), pour une machine plus ancienne.

01 - Comment faire un print & cut ? ChoixReperes

Différence entre les 2 types :

Type 1 (Caméo, Portrait)
Type 2 (original, SD)
01 - Comment faire un print & cut ? ReperesType1 01 - Comment faire un print & cut ? ReperesType2
C. Importer les images,

Les images sont déjà vectorisées et enregistrées en un fichier complet « image-vecto » au format studio, GSD, DXF ou SVG pour la version Designer .

Comme nous voulons que le fichier se charge dans le document que l’on vient de préparer, il faut soit :
1. Passer par le menu Fichier / Fusionner, puis sélectionner le fichier souhaité.

01 - Comment faire un print & cut ? FichierFusionnerStudio

2. Faire un glisser / déposer du fichier, depuis l’explorateur de fichier, vers le document SSt

01 - Comment faire un print & cut ? GlisserDeposerstudio

D. Optimiser les espaces
A cette étape, il est astucieux d’optimiser la disposition des images sur le document et de régler les marges pour les repères, en conséquence.
Sur l’image ci-dessous, on remarque que seule la zone jaune est utile….

01 - Comment faire un print & cut ? ZoneUtile

Afficher la fenêtre des repères d’alignement  cf plus haut
En bougeant les curseurs on peut rapprocher les repères au plus prés des images. Cette opération facilitera la recherche des repères par la machine.

01 - Comment faire un print & cut ? PositionReperes

E. Vérification de la configuration de la découpe

Par le menu Silhouette / Paramètres découpe ou par l’icône Paramètres découpe 01 - Comment faire un print & cut ? ParamDecoupe-Icone

Dans les 2  cas, la fenêtre Paramètres découpe apparait

01 - Comment faire un print & cut ? ChoixMateriau

Sélectionner les différents dessins pour vérifier que le tracé vectoriel est bien défini comme devant être coupé (matérialisé par un contour gras, rouge).

C’est aussi dans cette fenêtre que l’on sélectionne le type de matériau que l’on va envoyer à la découpe. Cf ci-dessus

Le document est terminé, prêt pour l’impression puis la découpe.

Il faut l’enregistrer

F. Imprimer le document

Soit en cliquant sur l’icône 01 - Comment faire un print & cut ? ImprimerIcone,

Soit en passant par le menu Fichier / Imprimer

Dans la fenêtre Imprimer, sélectionner l’imprimante et cliquer sur le bouton Préférences pour vérifier le format d’impression

Attention, les copies d’écran suivantes concernent une imprimante spécifique, chaque imprimante a ses propres écrans

01 - Comment faire un print & cut ? ImpressionA4

Si possible, vérifier aussi que l’impression sera bien faite en « taille réelle »

01 - Comment faire un print & cut ? TailleReelle

Vérifier que les guides du bac de papier sont bien réglés afin que le papier ne parte pas de travers.

Lancer l’impression

Vérifier que l’impression des repères est correcte et qu’ils sont bien parallèles aux bords.

Une impression qui aurait, ne serait-ce qu'un léger travers ou une légère réduction, posera problème lors de la reconnaissance des repères



A partir de cet instant, il ne faudra absolument plus rien modifier dans le document. En cas de doute, fermer et ouvrir de nouveau le fichier.


Positionner l’impression sur la feuille de transport


Caméo
Original, SD
01 - Comment faire un print & cut ? Img_582001 - Comment faire un print & cut ? Img_5822

Alimenter la FT dans la machine en suivant les procédures propre à chaque matériel.

01 - Comment faire un print & cut ? PositionMachinePrintCut

G. Lancer la découpe

Soit par le menu Silhouette / Démarrer    01 - Comment faire un print & cut ? EnvoyerASilhouetteMenu

Soit par l'une des 2 icones   01 - Comment faire un print & cut ? EnvoyerASilhouetteIcone1 ou 01 - Comment faire un print & cut ? EnvoyerASilhouetteIcone2

La fenêtre "Envoyer à Silhouette"  s’affiche.
Les copies d’écran ci-dessous concernent la première machine dite « originale » CC100, mais les fenêtres sont semblables pour toutes les machines


Lorsque la machine n’est pas allumée, un message indique « Connexion impossible »

01 - Comment faire un print & cut ? DecoupeMachinEteinte_min


Si la machine est bien allumée et connectée elle indique un statut « Prêt »




L'écran doit ressembler à l'image ci-dessous

01 - Comment faire un print & cut ? EnvoyerASilhouette_2-min





A cette étape, si ça n’a pas déjà été fait,
il est encore possible de modifier les paramètres de découpe,
grâce au bouton "Ajuster les paramètres de découpe" en bas de la fenêtre
01 - Comment faire un print & cut ? EnvoyerASilhouette

Lancer la découpe en cliquant sur le bouton "Start" 01 - Comment faire un print & cut ? EnvoyerASilhouetteStart

La machine cherche les repères puis se positionne au point zéro et commence la découpe

01 - Comment faire un print & cut ? DecoupeEnCours

Parfois la machine a du mal à trouver les repères.


01 - Comment faire un print & cut ? EchecAlignementEchec de l' Alignement = La machine n’a pas trouvé les repères… Il faut vérifier l’impression, l’insertion du média et recommencer autant de fois que nécessaire jusqu’à ce qu’elle les trouve.

Il faut mettre toutes les chances de son côté en ayant vérifiant que l'impression correspond bien à tout ce qui a été dit plus haut.

Trop de lumière peut aussi perturber la lecture, penser à fermer le capot



Il est possible de faire une recherche manuelle en cliquant sur Retry manually et en déplaçant la tête de lecture avec les flèches du rectangle bleu puis en cliquant sur Register (cf procédure détaillée ici : http://fcardal.free.fr//CraftRobo/FAQ/EchecAlignement/EchecAlignement.pdf )

01 - Comment faire un print & cut ? RechercheManuelle



Les découpes sont réalisées, il ne reste plus qu'à les décoller de la FT

01 - Comment faire un print & cut ? Resultat

Pour ceux qui préfèrent imprimer le document pour le lire en essayant, vous pouvez l'enregistrer en suivant ce lien : http://fcardal.free.fr//CraftRobo/FAQ/ImprimerDecouper/ImprimerDecouper.pdf



----------------------------------------------------------------------------------
Cette vidéo, bien qu'étant réalisée avec l'ancienne version de SSt, donne une bonne idée visuelle et auditive de ce qui se passe. https://www.youtube.com/watch?v=6AQdzlTROYE

Et pour voir une Caméo à l'oeuvre, celle-ci : https://www.youtube.com/watch?v=bCZteJ8JyOE
