 Comment faire un trait fin?

Aller en bas
AuteurMessage
nicole13



Nombre de messages : 284
Date d'inscription : 14/01/2011

Comment faire un trait fin? Empty
MessageSujet: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 8 Mai 2011 - 17:34

Je m'explique, j'ai vectorisé une roue dentée, mais le trait extérieur est très large si bien que silhouette vectorise deux contours à quelques milimètres. Je voudrais uniquement le contour extéreiur des petites "dents", mais je voudrais conserver les découpes intérieures.
Il me semble que j'avais déjà vu quelque part un sujet qui traitait de cela mais impossible à retrouver.

Suis-je claire dans ma demande???

Merci
Revenir en haut Aller en bas
gilbertedecaune

gilbertedecaune

Féminin Nombre de messages : 223
Date d'inscription : 26/05/2010

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 8 Mai 2011 - 17:59

Peux-tu nous faire voir l'image de base?
Revenir en haut Aller en bas
Rubrique

Rubrique

Féminin Nombre de messages : 3604
Age : 60
Localisation : Avranches (50)
Date d'inscription : 26/02/2011

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 8 Mai 2011 - 18:11

C'est vrai que ce serait mieux de voir l'image. Avec silhouette, est-ce que tu as essayé de décocher filtre passe-haut et de régler le seuil?
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35176
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 8 Mai 2011 - 20:01

@nicole13 a écrit:
Je m'explique, j'ai vectorisé une roue dentée, mais le trait extérieur est très large si bien que silhouette vectorise deux contours à quelques milimètres. Je voudrais uniquement le contour extéreiur des petites "dents", mais je voudrais conserver les découpes intérieures.
Il me semble que j'avais déjà vu quelque part un sujet qui traitait de cela mais impossible à retrouver....
Je crois comprendre que tu as fais la vecto avec Inkscape. Dans ce cas, tu commences par aller dans Affichage / Mode d'affichage / Contour ainsi, tu vas visualiser le double trait. Pour en séparer un des 2, tu vas dans Chemin / Séparer et tu pourras alors sélectionner celui que tu veux supprimer. Mais si la forme n'est pas simple, tu peux rencontrer des difficultés pour avoir un contour qui te convient. Il est préférable de faire la vecto de façon à avoir directement un contour simple..... Mais là, les réglages dépendent de ton image de départ...est-elle pleine ou non ? Si oui, il faut sélectionner "Seuil de luminosité"

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment faire un trait fin? Avatar_Fanbricol_minComment faire un trait fin? BoutonEmailFan
Revenir en haut Aller en bas
nicole13



Nombre de messages : 284
Date d'inscription : 14/01/2011

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptySam 14 Mai 2011 - 19:33

Fanbricole, j'ai vectorisé dans silhouette.

Ci joint une photo de mon engrenage

Comment faire un trait fin? Engren10

J'ai donc un trait rouge très épais et quand silhouette découpe elle me découpe l'extérieur et l'intérieur du trait. Si je vais dans le choix des découpes et que je choisis découpe extérieur, je n'ai que la roue dentée. Si je choisi tracé je me retrouve avec mon problème.

Je ne sais pas si c'est clair....c'est pas facile à expliquer
Revenir en haut Aller en bas
Rubrique

Rubrique

Féminin Nombre de messages : 3604
Age : 60
Localisation : Avranches (50)
Date d'inscription : 26/02/2011

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptySam 14 Mai 2011 - 19:44

Je ne sais pas si tu as tenu compte de mon com un peu plus haut, mais en tous cas, avec l'image que tu obtiens, il te suffit de scinder le tracé, et retirer un à un tous tes "doubles"
Revenir en haut Aller en bas
Rubrique

Rubrique

Féminin Nombre de messages : 3604
Age : 60
Localisation : Avranches (50)
Date d'inscription : 26/02/2011

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptySam 14 Mai 2011 - 19:47

et ça donne ça Comment faire un trait fin? Engren10
Revenir en haut Aller en bas
nicole13



Nombre de messages : 284
Date d'inscription : 14/01/2011

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptySam 14 Mai 2011 - 23:04

Merci Rubrique
je vais essayer demain, je vais finir par la dompter cette vecto.

Heureusement que vous êtes là. Bisous coeur
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35176
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 15 Mai 2011 - 0:31

nicole13, si avant d'ouvrir ton fichier dans SSt, tu remplis ton engrenage avec la couleur du contour, tu n'auras pas ce problème de double trait.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment faire un trait fin? Avatar_Fanbricol_minComment faire un trait fin? BoutonEmailFan
Revenir en haut Aller en bas
nicole13



Nombre de messages : 284
Date d'inscription : 14/01/2011

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 15 Mai 2011 - 14:55

Oui Fanbricol, j'ai essayé mais je n'ai plus l'intérieur de ma roue. Remarque je peux peut être le faire en deux fois. Va essayer aussi
En attendant, je me familiarise avec "scinder le tracé", j'avance tout doucement. Pas évident ces vecto quand on n'y connait rien, mais je progresse doucement.

Merci à vous toutes pour votre aide constante
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35176
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 15 Mai 2011 - 15:46

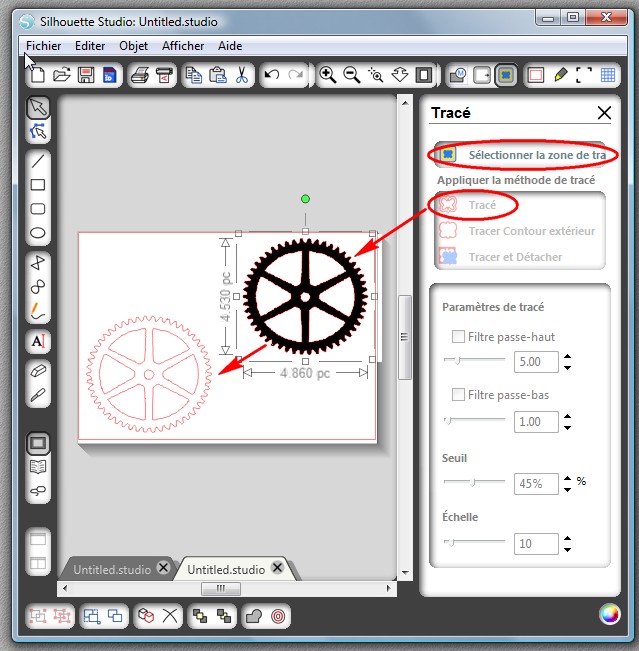

Je n'ai pas du bien m'expliquer...Si ta forme est pleine (pour l'exemple, j'ai rempli avec du noir), tu obtiens directement ce que tu souhaites :

Comment faire un trait fin? TraceZonePleine

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment faire un trait fin? Avatar_Fanbricol_minComment faire un trait fin? BoutonEmailFan
Revenir en haut Aller en bas
nicole13



Nombre de messages : 284
Date d'inscription : 14/01/2011

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 15 Mai 2011 - 19:41

Merci, je pensais avoir fait cette manip, mais je vais réessayer pour voir.

Merci beaucoup pour vos conseils et votre aide, sans vous j'aurais abandonner.

:bravo:
Revenir en haut Aller en bas
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35176
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

Comment faire un trait fin? Empty
MessageSujet: Re: Comment faire un trait fin?   Comment faire un trait fin? EmptyDim 15 Mai 2011 - 23:24

Pour info, c'est dans un logiciel type Photo Filtre qu'il faut faire la manip, car c'est le fichier Bitmap qui doit être plein.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
Comment faire un trait fin? Avatar_Fanbricol_minComment faire un trait fin? BoutonEmailFan
Revenir en haut Aller en bas
