 je n'arrive pas à utiliser les fichiers SVG

Aller en bas
AuteurMessage
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMer 28 Avr 2010 - 14:21

bonjour,
je voulais découper une boite d'après un shéma de la galerie mais quand je clic dessus imossible de l'ouvrir sous robomaster et pour un autre modèle dont le fichier est en GSD et même après conversion je n'arrive pas à l'ouvrir sous robomaster...quelqu'un aurait-il une solution??
merci d'avance
Revenir en haut Aller en bas
http://lescrapdeviolaine.over-blog.com/
kookai-scrap

kookai-scrap

Féminin Nombre de messages : 7799
Age : 37
Localisation : Le Plessis Trevise
Date d'inscription : 18/03/2009

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMer 28 Avr 2010 - 14:31

Les SVG ne souvre pas sous robomaster,
tu peux telecharger inkscape pour ouvrir ton svg (logiciel gratuit)
ensuite pour transformer ton svg pour pouvoir louvrir sous rm
tu enregitres ton fichier svg sous dxf et ensuite dans rm tu fais importer un dxf pour ensuite lenregistrer sous gsd
jespere que je suis claire ?? car avec toutes ces extentions ...
Revenir en haut Aller en bas
vanouch77

vanouch77

Féminin Nombre de messages : 17027
Age : 38
Localisation : 77 - ile de france
Date d'inscription : 24/01/2008

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMer 28 Avr 2010 - 15:20

... ou alors tu decoupes ton svg directement depuis inkscape c'est encore pus simple !
Revenir en haut Aller en bas
http://mes-petits-papiers-by-miss-vanouch.over-blog.com
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35086
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMer 28 Avr 2010 - 20:06

@violaine a écrit:
.....je voulais découper une boite d'après un shéma de la galerie mais quand je clic dessus imossible de l'ouvrir sous robomaster
Comme te le dit kookai, télécharge Inkscape et fais la conversion. La procédure est
@violaine a écrit:
.......et pour un autre modèle dont le fichier est en GSD et même après conversion je n'arrive pas à l'ouvrir sous robomaster...quelqu'un aurait-il une solution??......
De quelle conversion parles-tu ? Si tu as le GSD, tu n'as pas à convertir. Quel est le fichier de la galerie dont tu parles....
Tu as bien fait la mise à jour 5.10 de Robo Master ? Si non, tu ne pourras pas ouvrir les nouveaux fichiers. Je te conseille de faire cette mise à jour, la procédure est ce post

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
je n'arrive pas à utiliser les fichiers SVG Avatar_Fanbricol_minje n'arrive pas à utiliser les fichiers SVG BoutonEmailFan
Revenir en haut Aller en bas
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyVen 30 Avr 2010 - 9:04

merci pour vos réponses...je vais essayer tout ça...j'ai déjà inkscape donc yapluka essayer!!
pour les autres fichiers gsd...effectivement je n'ai pas fait de mise à jour...je vais m'en occuper!
merci je vous tiens au courant!
Revenir en haut Aller en bas
http://lescrapdeviolaine.over-blog.com/
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyVen 30 Avr 2010 - 9:16

bon ben je dois être complètement neueneu!! j'arrive pas à ouvrir ce satané fichier sous inkscape! quand je clique dessus cela ouvre un onglet ou le shéma de la boite est présent et quand je cherche à le copier coller dans inkscape ça ne marche pas!!
help!!
Revenir en haut Aller en bas
http://lescrapdeviolaine.over-blog.com/
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyVen 30 Avr 2010 - 9:18

il s'agit de la petite boite cadeau de didi66 qui a l'air super sympa...je voulais faire ces boites pour le baptême de ma petite
Revenir en haut Aller en bas
http://lescrapdeviolaine.over-blog.com/
-Véro-
Modérateur/trice
-Véro-

Féminin Nombre de messages : 13694
Age : 56
Localisation : Au pied de la Montagne Noire
Date d'inscription : 17/07/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyVen 30 Avr 2010 - 11:17

si c'est un fichier de type svg
tu cliques droit sur ton fichier et tu choisis "ouvrir avec" et tu cherches inkscape
il te faudra aussi associer le programme inkscape aux types de fichier .SVG en faisant (sous explorateur vista) clik droit" ouvrir le programme par défaut", choisir inkscape et cocher la case "toujours utiliser le programme sélectionner pour ouvrir ce type de fichier"
comme cela tu n'auras plus qu'à double clicker sur les svg pour qu'ils s'ouvrent automatiquement avec inkscape

j'espère que c'est assez clair

_________________
Bizzzz

Véro

CONSULTER LES FAQ, vous y trouverez forcément la réponse à votre question
car toutes les questions que vous vous posez, nous y avons déjà répondu mille quelques milliers de fois

Mon blog
je n'arrive pas à utiliser les fichiers SVG Banner11je n'arrive pas à utiliser les fichiers SVG Forum_12

Me contacter par email pour toute demande, merci


Je travaille avec Inkscape, Gimp, Photofiltre Studio, Silhouette Studio V3.8.194ssde sous Windows 10 famille 1809 64bits
Revenir en haut Aller en bas
http://123jecrappebyvero.over-blog.com/
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35086
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyVen 30 Avr 2010 - 18:00

Tu peux aussi commencer par ouvrir Inkscape, puis Fichier / Ouvrir ou une fois que Inkscape est ouvert, tu peux glisser le fichier dedans depuis l'explorateur de fichier.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
je n'arrive pas à utiliser les fichiers SVG Avatar_Fanbricol_minje n'arrive pas à utiliser les fichiers SVG BoutonEmailFan
Revenir en haut Aller en bas
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptySam 1 Mai 2010 - 19:53

bon je vais essayer ça demain soir...car ce soir week-end parents donc pas mon ordi avec moi...merci pour vos réponses
je vous tiens au courant
Revenir en haut Aller en bas
http://lescrapdeviolaine.over-blog.com/
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMar 4 Mai 2010 - 19:16

bon je crois que je vais abandonner...j'arrive à ouvrir le svg ds inkscape mais qd je l'ouvre sous rm il manque des tas de traits de coupe!!
Revenir en haut Aller en bas
http://lescrapdeviolaine.over-blog.com/
Cpichoune

Cpichoune

Nombre de messages : 717
Localisation : Loire Atlantique
Date d'inscription : 05/11/2009

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMar 4 Mai 2010 - 21:43

cela m'arrive avec certains fichiers svg
tu ferais mieux de découper directement depuis inskcape
Revenir en haut Aller en bas
http://creapich.over-blog.com/
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35086
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMar 4 Mai 2010 - 22:53

@violaine a écrit:
bon je crois que je vais abandonner...j'arrive à ouvrir le svg ds inkscape mais qd je l'ouvre sous rm il manque des tas de traits de coupe!!

Est-ce que tu penses bien à tout sélectionner puis a aller dans le menu Chemin, pour sélectionner Combiner...de façon à avoir tout le dessin en une seule sélection.... Tu peux m'envoyer un de tes fichiers à problème...le SVG, et le DXF. Je regarderai et je te dirai.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
je n'arrive pas à utiliser les fichiers SVG Avatar_Fanbricol_minje n'arrive pas à utiliser les fichiers SVG BoutonEmailFan
Revenir en haut Aller en bas
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMer 5 Mai 2010 - 13:06

bon allez je vais essayer de combiner...
Revenir en haut Aller en bas
http://lescrapdeviolaine.over-blog.com/
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMer 5 Mai 2010 - 13:14

bon ben même en combinant il me manque des traits de coupe...et je ne sais pas comment faire pour découper à partir d'inkscape (je suis un peu neueneu!!), je t'envoie le fichier fanbricol, histoire que tu vois ce qui ne va pas...merci en tout cas pour vos réponses
Revenir en haut Aller en bas
http://lescrapdeviolaine.over-blog.com/
Fanbricol
Admin
Fanbricol

Féminin Nombre de messages : 35086
Localisation : Gironde - St Médard en jalles
Date d'inscription : 20/05/2006

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyMer 5 Mai 2010 - 19:38

violaine, je viens d'étudier ton fichier et je t'ai envoyé la solution.
Je la remets ici, au cas ou d'autres rencontreraient le problème. Car c'est aussi la solution que j'avais donné pour les fichiers de Vanouch ( créés avec Illustrator je crois)
La solution :

1 - Tu ouvres ton fichier SVG dans Inkscape.

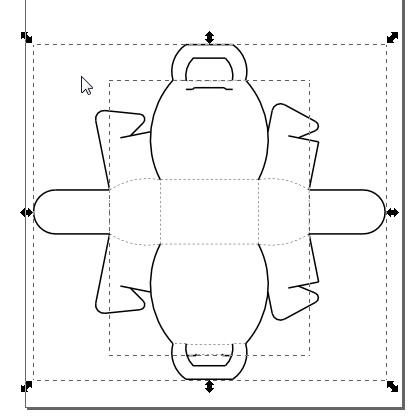

2 - Tu le sélectionnes en entier en dessinant un rectangle largement autour. tu auras 2 tracés en pointillés
je n'arrive pas à utiliser les fichiers SVG CopieEcranSelection

3 - Tu vas dans le menu Objet et tu cliques sur dégrouper 4-5 fois... Je pense que 3 fois peut suffire mais au cas ou... ça ne mange pas de pain. Tu te retrouves avec plein de sélections, je ne les ai pas comptées.

je n'arrive pas à utiliser les fichiers SVG TtesLsSelections

4 - Avec la sélection telle qu'elle est, tu vas dans le menu Chemin et tu cliques sur Combiner. Tout ton tracé va passer en pointillés, mais ça n'a aucune importance pour le fichier DXF.

5 - Tu sauvegardes en DXF en cochant la case "Active la sortie RM"

6 - Tu importes dans RM et tu as un fichier parfait. Il ne te reste plus qu'a changer la couleur des tracés des pointillés.

_________________
Big Shot - Craft Robo CC100-20 - Craft Robo PRO (CE5000-40) - RM 5.10/5.30 - RM Pro 4.6 - Graphtec Studio 2.2.1070gs - SSt SSt 4.2.279ss
XP/Vista/Seven - Inkscape 0.91 r13725 - PhotoFiltre 7.2.1
- FAQ de Crafty- Fiches techniques - Tutos et vidéos SSt  - Smiley
je n'arrive pas à utiliser les fichiers SVG Avatar_Fanbricol_minje n'arrive pas à utiliser les fichiers SVG BoutonEmailFan
Revenir en haut Aller en bas
violaine

violaine

Féminin Nombre de messages : 31
Age : 42
Localisation : franche comté
Date d'inscription : 05/01/2007

je n'arrive pas à utiliser les fichiers SVG Empty
MessageSujet: Re: je n'arrive pas à utiliser les fichiers SVG   je n'arrive pas à utiliser les fichiers SVG EmptyJeu 6 Mai 2010 - 9:46

merci beaucoup Fanbricol...ça marche!
par contre j'avais essayé de découper directement sous inkscape mais j'ai rencontré des problèmes...je m'y pencherai plus tard et j'irai voir dans le post du tuto s'y rapportant
encore un grand merci à toi Fanbricol
